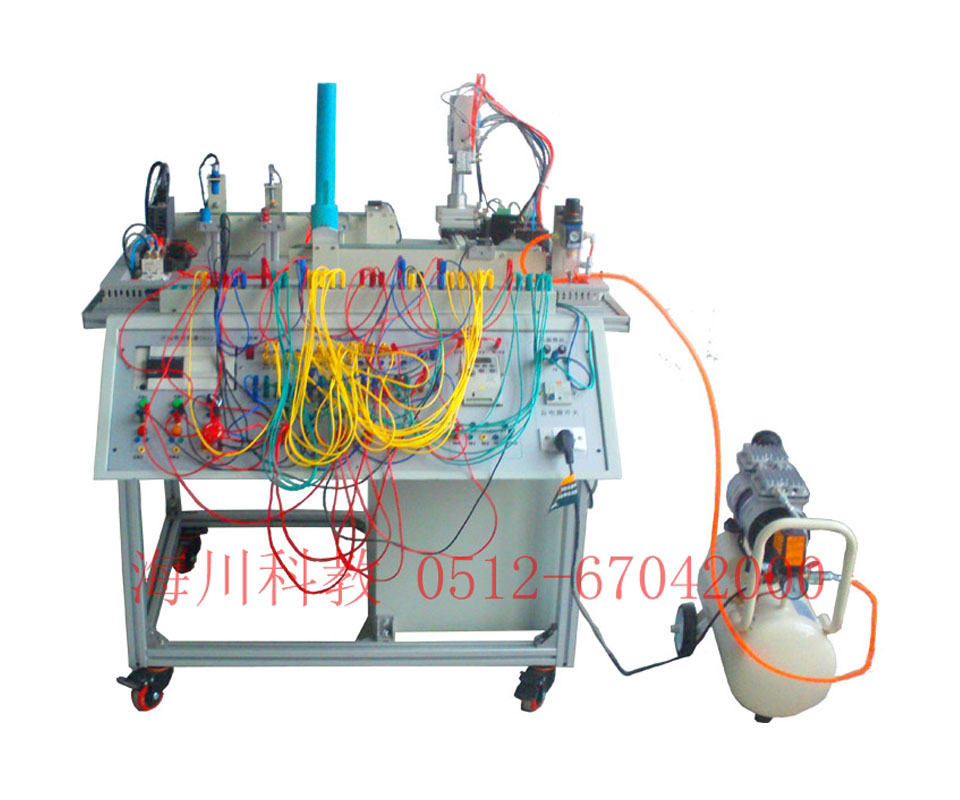

　　HC-JD-01型开放型综合实训设备

　　开放型综合实训设备包括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、编程控制、电气控制、通讯等多种应用技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提高学生动手能力和实践技能而设计的实用性很强的实验设备.

　　一、主要特点：

　　1. 灵活性：全部采用模块化组合方式，既可以随意拆装进行相关编程实训，也可进行系统组装实训;

　　2. 专业性：覆盖了传感器技术(电容式,电感式,光电式)、气动技术、PLC技术、变频控制技术、伺服电机技术、机械系统精密传动技术等多项技术实训;

　　3. 安全性：系统具有短路保护、急停保护、限位保护、智能保护等各种保护功能，可确保人身与设备安全;

　　4. 开放型：该实验装置所有电器控制端口全部开放，可进行电气线路控制、电气线路设计等内容实训。

　　二.实训内容

　　1. 气动方向、速度、摆动、顺序控制等回路的安装;

　　2. 气动机械手装置的安装;

　　3. 气动系统安装与调试。

　　4. 电动机正反转控制电路的连接与程序编写;

　　5. 电动机调速控制电路的连接与控制程序编写;

　　6. 皮带输送机控制程序编写;

　　7. 伺服电机设备控制程序编写;

　　9. 搬运机械手设备安装和调试;

　　10. 物件分拣设备的安装与调试;

　　11. 送料设备的安装与调试;

　　12. 自动生产线设备安装与调试。

　　三、主要技术参数

　　1、交流电源：单相 220VAC±10% 50 Hz;

　　2、直流电源： 24VDC±10% 2A ，12VDC±10% 2A ，5VDC±10% 1A;

　　3、温度：0℃-40℃;

　　4、PLC主机：FX2N-48MT;

　　5、安全保护措施：具有接地保、过载保护、漏电保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线等。

　　(二)配置要求如下：

序号	机构名称	规格或型号
1	工作台	桌面面板采用欧标30×150工业铝型材拼接而成，其余采用欧标40×40工业铝型材组成，尺寸：长1000mm×宽800mm×高800mm，底部配有万向带锁脚轮，每个实训桌下方配有带三个抽屉的钢制工具柜一个.
2	工件推出与检测机构	双作用双轴气缸1条，TR16×100S，缸径16mm，行程70mm，附磁磁性开关2条，CS1-G020，2线制，线长2米光电式传感器1个，直径12mm，NPN型电感式接近开关1个，直径12mm，NPN型电容式接近开关1个，直径12mm，NPN型金属工件4个，塑料白色工件4个，塑料黑色工件4个非标零件1套，标准件1套
3	伺服控制输送带机构	输送带1条，宽度不小于50mm 联轴器1个（配三菱J4伺服100W电机用）伺服电机安装支架1个双作用气缸3条，PB16×60S，缸径16mm，行程60mm，附磁磁性开关6条，CS1-M020-S16，2线制镜面反射式传感器1套，直径：18mm，NPN型非标零件1套，标准件1套
4	水平料仓机构	铝合金料仓3套，槽内宽度：54mm；标准件1套
5	变频调速输送带机构	输送带1条，宽度不小于50mm 交流减速电机1只，功率25W，电压AC220V，减速箱减速比1：10 联轴器1个（配交流电机用）交流电机安装支架（配交流电机用）双作用气缸1条，缸径16mm，行程60mm，附磁磁性开关2条，2线制电容式接近开关4个，直径12mm，NPN型非标零件1套，标准件1套
6	步进电缸机械手机构	电动滑台1条，同步带传动，行程不小于300mm，联轴器1个步进电机安装支架1个三轴气缸1条，TCL16×80S，缸径16mm，行程80mm，附磁回转气缸1条，HRQ10，理论力矩1.1Nm，回转角度可调，附磁双轴气缸1条，TN16×100S，缸径16mm，行程100mm，附磁平行开闭式气动手指1条，HFZ16，缸径16mm，附磁磁性开关12条，其中：CS1-G：2条，DS1-H：4条，CS1-J：2条非标零件1套，标准件1套
7	气动控制阀组	输送带控制阀组：单电控二位五通电磁阀5个，4V110-06 DC24V，带指示灯、手动按钮，可锁定，端子式 5连汇流板1个，100M-5F，手滑阀1个
7	气动控制阀组	机械手控制阀组：单电控二位五通电磁阀1个，4V110-06 DC24V，带指示灯、手动按钮，可锁定，端子式双电控二位五通电磁阀3个，4V120-06 DC24V，带指示灯，带手动按钮，端子式 4连汇流板1个，100M-4F
8	气源处理元件	过滤调压阀1套，GFR200-08MF1
9	气动辅助元件	单向节流阀16个，消声器4个，堵头6个，接头24个，蓝色PU气管若干，黑色PU气缸若干
10	电气配线元件	灰色PVC线槽2条，规格：长1000mm×宽25mm×高40mm 接线端子排若干，DIN35mm铝合金导轨1条，接线端子若干
11	控制器	可编程控制器1台，48点，输入24点，输出24点，晶体管输出
12	开关电源	DC24V 4.5A
13	控制按钮模块	6个按钮，包含急停按钮一个、绿色带灯按钮2个、红色带灯按钮1个、黄色带灯按钮1个，黑色旋钮1个。
