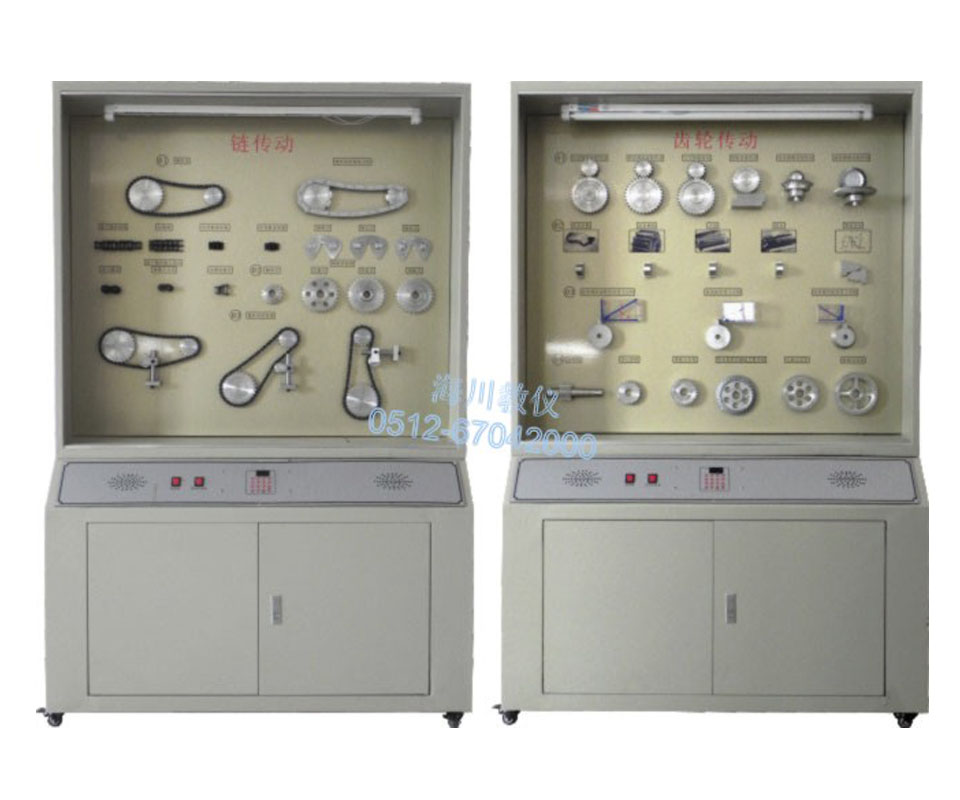

精选铝制《机械零件设计》示教陈列柜

  一、概述  铝制机械零件陈列柜是在原20型和18型陈列柜基础上通过精选陈列内容后,设计而成的新型陈列柜,其优点是较大的减少陈列柜的占地面积,特别适用于实验室面积较紧凑的实验室陈列。具有多功能语音播

  一、概述

  铝制机械零件陈列柜是在原20型和18型陈列柜基础上通过精选陈列内容后,设计而成的新型陈列柜,其优点是较大的减少陈列柜的占地面积,特别适用于实验室面积较紧凑的实验室陈列。具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由遥控控制顺序自动运行讲解,又能根据教材、教学需要而遥控任意选择还是单独演示。本陈列柜主要展示,联接传动,轴承及其他通用零件的基本类型结构形式和设计应用知识等内容。

  二、性能特点

  1、 陈列柜中采用PVC作成图表与文字说明。

  2、 陈列柜采用SPP冷轧板制作,柜体里板面配备了铝塑板。

  3、 规格:1200×530×1900mm;

  4、 微电脑语音控制系统;

  5、 零件以铝合金制作为主,部分模型如减速器外壳采用亚克力制作;

  6、 配备照明日光灯。

  7、 柜体材质:有钢柜和铝合金+板材两种柜体可选。

  三、 陈列柜内容

序号和名称陈列柜内模型内容
第一柜 螺纹联接及应用一、螺纹类型
1)普通螺纹精牙 2)普通螺纹细牙3)圆柱管螺纹4)圆锥管螺纹5)圆锥螺纹
6)矩形螺纹7)梯形螺纹8)锯齿形螺纹
二、螺纹联接基本类型
1)螺本联接2)双头螺柱螺接3)螺钉联接4)紧定螺钉联接5)地脚螺栓联接
三、标准联接体
1)六角头螺栓2)螺栓3)螺钉4)紧定螺钉 5)六角螺母6)垫圈
四、螺纹联接防松装置
1)对顶螺母2)弹簧垫圈3)自锁螺母4)开口销与六角槽螺母 5)串联钢丝
五、提高强度措施
1)腰状杆螺栓2)空心螺栓3)软垫片密封4)密封环密封5)悬置螺母6)悬置螺母7)环槽螺母8)内斜螺母9)特殊螺母10)卸载槽11)卸载过渡结构12)球面垫圈
13)腰环螺栓联接
六、螺旋传动应用
1)螺旋传动运动形式2)桌虎钳3)螺旋千斤顶
第二柜 键、花键、无键、销、铆接、焊接、胶接一、键联接
1)平键联接2)半圆键联接3)楔键联接4)切向键联接
二、花键联接
1)矩形花键联接2)渐开线花键联接3)三角形花键联接4)无键联接
三、销联接
1)圆销联接2)圆锥销联接3)槽销联接4)开口销联接
四、铆接
1)搭接缝2)单盖板对接缝3)双盖板对接缝
五、焊接
1)搭接填角焊缝2)对接焊缝3)边缘焊缝
六、胶接
1)胶接组合蜗轮2)螺纹接套与管件胶接3)蒙皮与型材胶接4)蜂窝结构填件
第三柜  带传动


一、带的各种类型
1)圆带2)平支带3)V型带4)活动V型带5)帆布带6)同步带7)多楔带8)平胶带
二、带传动的类型
1)平行带传动2)V型带传动3)同步齿型带传动
三、带的张紧装置
1)张紧轮装置2)滑道式定期张紧装置3)自动张紧装置
四、带轮结构
1)实心式2)腹板式3)孔板式4)轮辐式
第四柜  链传动

一、链传动的类型
1)平行传动2)偏置传动
二、链轮结构
1)整体式2)孔板式3)齿圈式4)螺栓联接式5)链传动动力特性
三、链传动张紧装置
1)元齿滚轮张紧2)压板张紧3)自动张紧
第五柜  齿轮传动

一、齿轮传动基本类型
1)圆柱直齿轮传动2)圆柱斜齿轮传动3)人字圆柱齿轮传动4)齿轮齿条传动5)直齿圆锥齿轮传动6)曲线圆锥齿轮传动
二、齿轮失效形式
1)轮齿拆断2)齿面的磨损3)齿面的点蚀4)齿面的胶合5)齿面的塑性变形
三、齿轮结构
1)实心式2)复板式3)带加强肋的复板式4)轮辐式5)组装式6)齿轮轴式
四、齿的受力分析
1)直齿2)斜齿3)锥齿
第六柜  蜗杆传动

一、蜗杆传动的类型
1)蜗杆传动2)圆弧蜗杆传动3)锥蜗杆传动
二、蜗杆结构
1)铣制蜗杆2)车制蜗杆
三、蜗轮结构
1)齿圈式2)螺栓联接式3)副本浇铸式4)拼铸式
四、受力分析
1)蜗杆受力分析2)蜗轮受力分析
第七柜   滑动轴承与润滑密封

一、向心滑动轴承
1)对形式滑动轴承2)整体式滑动轴承3)带锥形表面轴套的轴承4)扇形块可倾轴及轴承
二、推力滑动轴承
1)实心式2)单环式3)空心式4)多环式
三、轴瓦结构
1)整体式2)割分式
四、润滑与密封
1)针阀式油杯2)油环润滑3)旋盖式注油杯4)压注油杯5)毡圈密封6)皮圈密封7)密封环密封
第八柜  滚动轴承与装置设计

一、滚动轴承主要类型及代号
二、直径系列与宽度系列
三、轴承装置的典型结构
1)两端单向固定支承2)一端固定一端游动支承3)两端游动支承4)蜗杆支承结构5)7000型正装6)7000型反装
第九柜  轴的分析与设计

一、轴的类型
1)曲轴2)直轴3)阶梯轴4)空心轴
二、轴上零件定位
1)利用套筒及圆螺母定位2)利用坚定螺钉定位3)利用弹簧挡圈定位4)利用圆锥形轴端定位
三、轴的结构设计
1)结构设计a  2)结构设计b   3)结构设计c   4)结构设计d
第十柜  联轴器与离合器

一、刚 性 联 轴 器
1)凸 比 缘 式 联 轴 器2)十 字 滑 块 联 轴 器3)万 向 联 轴 器
二、弹 性 联 轴 器
1)弹 性 圆 柱 销 联 轴 器2)圆 柱 销 联 轴 器3)挠 性 爪 型 联 轴 器4)星 形 弹 性 联 轴 器5)橡 胶 套 筒 联 轴 器
三、离 合 器
1)牙 嵌 式 离 合 器2)滚 柱 式 定 向 离 合 器3)多 盘 摩 擦 离 合 器4)滚 珠 安 全 离 合 器
