机械基础示教陈列柜

  一、概述  根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。本陈列柜共 分十个柜,具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示,

040a266a7324d6635c2dad1a8aa762d8

  一、概述

  根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。本陈列柜共  分十个柜,具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由遥控控制顺序自动运行讲解,又能根据教材、教  学需要而遥控任意选择还是单独演示。柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠。是一套现代化机械课程教学设备。

  二、性能规格特点

  (1) 陈列柜中的每个模型都配备了指示灯和创新原理分析及设计过程文字说明。

  (2)输入电压:交流200V,功率400W。

  (3)柜内板面为铝塑夹层板,柜内大标牌采用中英文对照。

  (4)陈列柜外形尺寸:1200mm宽×400mm厚×1800mm高。

  (5)柜体材质:有钢柜和铝合金+板材两种柜体可选。

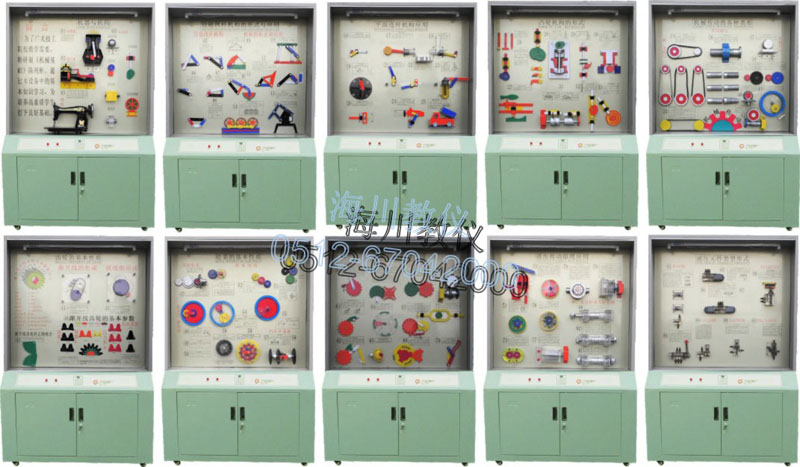

  三、各柜内容如下:

序号和名称

柜内模型内容

第一柜
机器的组成及特征

内燃机、蒸汽机、缝纫机、运动副(6)

第二柜
铰链四杆机构的形式与应用

曲柄摇杆机构(2、双曲柄机构(2、剪刀机、搅拌机、雷达俯仰机构、破碎机、机车车轮联动机构、起重机

第三柜
平面连杆机构应用

曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床、导杆机构、自卸翻料装置

第四柜
凸轮机构的形式

盘形凸轮机构、移动凸轮机构、内燃气阀机构、捣碎机凸轮机构、造型机凸轮机构、圆锥、圆柱凸轮机构、等径凸轮机构、交叉槽凸轮机构

第五柜
机械传动的各种类形

平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型(6、正齿轮齿条传动、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、蜗轮蜗杆传动

第六柜
齿轮的基本性质

渐开线的形成、摆线的形成、渐开线齿轮的正确啮合条件、齿数、模数、压力角、齿高系数

第七柜
轮系的基本性质

定轴轮系、差动、行星、定轴轮系、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋轮线、传递功率、差速器、谐波齿轮机构、摆线针轮机构

第八柜
间歇运动原理应用

棘轮机构、双动式棘轮机构、双向式棘轮机构、外槽轮机构、内轮机构、球面槽轮机构、齿轮式间歇机构、针轮组成的不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、停歇运动导杆机构、双齿条式间歇机构

第九柜
液压传动原理应用

液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸

第十柜
液压传动原理应用

普通单向阀(管式)2件、普通单向阀(板式、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节流阀、压力继电器

  特别说明:

  海川会尽力为您提供标准、全面的信息,但信息中的数据和参数可能随时会更新调整。

  产品图片仅供参考,请以销售实物为准。

  产品内容如有变动,恕不另行通知
