组合式机电液气实验台

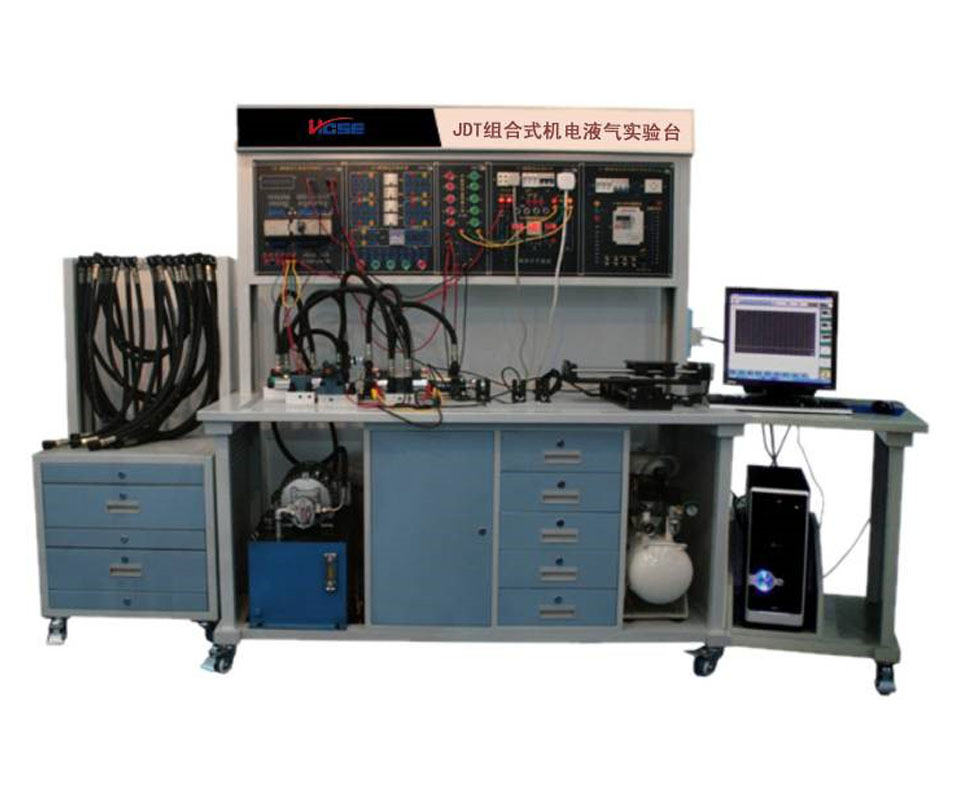

　　HC-JDT 型 组合式机电液气实验台

　　我公司组合式机电液综合实验系统打破了以往实验系统的固定模式，模块化、专业化、多样化是我们机电一体化实验系统的设计宗旨。从课程实验、课程设计到毕业设计，从基本实验到创新实验都可以在本实验系统中得以扩展，使实验系统在课程教学中充分利用，摆脱以往实验系统的单一化模式。

　　本实验系统可完成的实验教学专业覆盖面广、可扩展实验课程多，也可任意搭建综合性实验系统来适应课程设计或者毕业设计，是典型的机电一体化专业实验教学系统。

　　我公司的组合式机电液综合实验系统以学习者为重点，电路自主设计连接、PLC自主编程设计、液气压回路与控制实验自主设计与连接都充分调动了学生的参与性、积极性。

　　模块化的灵活搭配充分体现了本实验系统功能的多样化、操作的简单化、使用的安全化和课程实验多元化，依据高等教育和技能教育的教学大纲和实验纲要，本着不偏离教学纲要、专业覆盖面广、功能全面等的思想而专业设计开发的综合实验系统。所涉及的模块有：(模块配置详见清单)

　　模块1、多功能电源板DB-1;

　　模块2、继电器应用板DB-2;

　　模块3、可编程控制器主机板DB-3;

　　模块4、传感器应用板DB-5;

　　模块5、可编程控制输入板DB-6;

　　模块6、PLC工程演示模块DB-7;

　　可完成的课程实验有：

　　一、液压实验项目：(可任意搭建和组合液压系统实验20余个)

　　实验一、一级调压回路;

　　实验二、二级调压回路;

　　实验三、基本换向阀换向回路;

　　实验四、调速回路;

　　<1>、旁路节流调速回路;

　　<2>、进油节流调速回路;

　　<3>、回油节流调速回路;

　　<4>、调速阀进油(旁路或回油)调速回路;

　　实验五、基本卸荷回路;

　　实验六、减压回路;

　　实验七、液压保压回路;

　　实验八、液压锁紧回路;

　　实验九、液压差动回路;

　　实验十、 行程开关控制顺序动作回路;

　　实验十一、顺序阀控制顺序回路;

　　实验十二、双油缸加载对顶控制回路;

　　实验十三、液压延迟控制回路;

　　实验十五、液压同步回路;

　　实验十六、油缸位移控制实验;

　　实验十七、液压回路的往返自动控制;

　　实验十八、两级换速控制回路;

　　实验十九、多级换速控制回路;

　　实验二十、PLC计数计时自动控制液压回路;

　　实验二十一、变频容积调速回路实验。

　　二、气动实验项目：(可任意搭建和组合液压系统实验20余个)

　　实验一、单作用气缸的换向回路;

　　实验二、双作用气缸的换向回路;

　　实验三、单作用气缸的速度调节回路(单向、双向);

　　实验四、双作用气缸的速度调节回路(进口调度，出口调度);

　　实验五、速度换接回路;

　　实验六、缓冲回路;

　　实验七、互锁回路;

　　实验八、过载保护回路;

　　实验九、卸荷回路;

　　实验十、单缸单往复控制回路

　　实验十一、单缸连续往复控制回路;

　　实验十二、双缸顺序动作回路;

　　A、用行程阀;

　　B、用电气开关(磁性开关、行程开关、接近开关);

　　C、用压力继电器;

　　实验十三、双缸联动回路;

　　实验十四、二次压力控制回路;

　　实验十五、高低压转换回路;

　　实验十六、计数回路;

　　实验十七、延时回路;

　　实验十八、逻辑阀的应用回路(非逻辑、或逻辑、与逻辑);

　　实验十九、双手操作回路;

　　实验二十、PLC与气动相结合的控制实验。

　　三、液压仿真控制系统：

　　液压仿真控制软件基于组态王而开发的液压仿真控制系统，包含了20个液压典型回路控制与演示，很形象的把液压油的流动方向、各种液压阀内部阀芯的工作状态、油缸的工作过程和齿轮泵的工作原理等在画面上显示，其中10余种可以直接与硬件相连接，控制硬件系统的工作和整个工作过程的监控。液压仿真控制模拟系统包含的有：

　　1、压力调节回路——两级调压回路;

　　2、压力调节回路——减压阀减压回路;

　　3、两位两通电磁换向阀卸荷回路;

　　4、两位四通电磁换向阀换向回路;

　　5、三位四通电磁换向阀换向回路;

　　6、手动换向阀换向回路;(不控制硬件，只做手动换向阀工作原理演示);

　　7、进油节流调速回路;

　　8、回油节流调速回路;

　　9、旁油节流调速回路;

　　10、行程开关控制两个三位四通电磁换向阀换向回路;

　　11、顺序阀控制的顺序动作回路(行程开关);

　　12、速度换接回路：快——慢速度换接回路;

　　13、速度换接回路：快——慢——工速度换接回路：(节流阀串联一种);

　　14、速度换接回路：快——慢——工速度换接回路：(节流阀并联);

　　15、锁紧回路;

　　16、节流阀控制同步回路;

　　17、差动回路等

　　五、综合控制类实验：

　　1、变频容积调速实验;

　　2、PLC对液压系统往返定位控制;

　　实验装置有实验工作台、液压泵站、常用液压元件、气泵、常用气压元器件、多个电气控制模块等几部分组成。

　　一)、实验工作台：

　　实验工作台有工业用铝合金型材作为主题框架、操作面板，铁质喷塑油盘等组成，工作台可随意移动。

　　二)、液压泵站：(可根据需求提供不同压力和不同排量的液压工作站)

　　1、电 机：台湾电机;

　　2、定量齿轮泵：压力：6.3MP;

　　三)、常用液压元件：

　　所有液压元件均为工业液压元件，可承受压力高达31.5MPa。(配置详见具体清单)

　　每个液压元件均配有阀连接过渡板，过渡板上均配有常闭式快换接头，拆装方便且不漏油，每个液压元件可随意的安放在铝合金型材操作面板上。

　　四)、常用气动元器件：

　　以天工气动元件为主，附有弹簧卡式阀连接板，可方便固定或拆卸。(配置详见具体清单)

　　五)、配置清单：

　　(一)、多功能电源板 DB—1 (两块)

　　(二)、继电器应用板 DB—2 (1块)

　　(三)、可变编程控制器主机板 DB—3

　　DB—3A

　　(四)、传感器应用板 DB—5(一块)

　　(五)、可编程控制器输入板 DB—6

　　(六)、PLC工程演示模块 DB—7(一块)

　　1、十字路口交通灯演示;

　　2、霓虹灯灯饰工程演示。

　　(七)、液压系统配置单 (一套)

　　(八)、PLC控制气动综合教学实验台配置清单(一套)

　　(九)、实验工作台

　　主体框架为全钢钣金工艺，外表喷塑处理、工作面板均采用工业用铝合金型材，外形以最新设计为准。

　　(十)、易损件和工具清单
