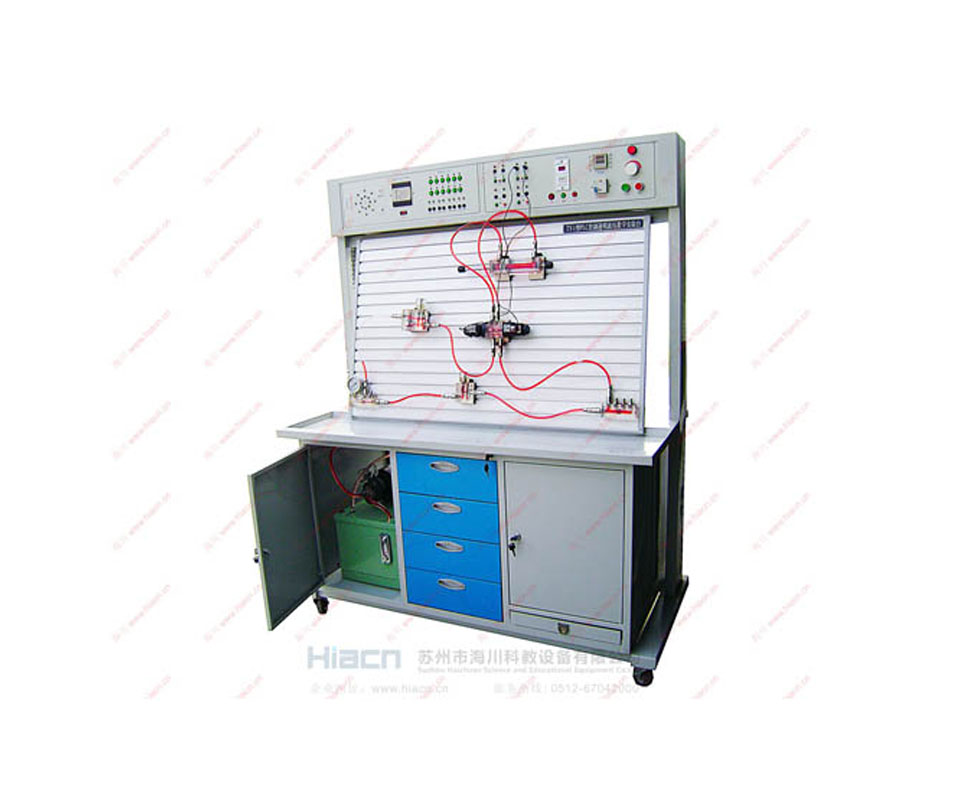

透明液压实验台

　　该实验台配置的透明液压元件，均采用进口的透明有机玻璃材料，使用现代加工工艺制作而成。使用该种材料做阀体，可清晰的观察到液压元件内部的结构原理，在教学中使学生更好的了解到液压传动回路的工作过程。
　　该实验设备既可针对单个液压元件的结构、工作原理及性能进行教学，也可进行常见的基本回路拼装实验，同时又能进行液压系统的课程设计和毕业设计。
　　一、主要特点:
　　1.实验台结构：实验台为金属板制作，内部采用防锈工艺处理，表面亚光喷塑，工艺处理美观、大方。铝合金面板采用阳极氧化处理，为适应可扩展实验的需要，该实验台配备了铝合金大面板，可供两组同学同时进行回路拼装实验。
　　2.阀体材料：光学级注塑级有机玻璃加工制成，外形尺寸和实物相当，该材料透光率93% 耐温:-30+70度 角度:15，良好的耐热性，力学强度好，耐侯性、耐化学物质性能好;在无特殊化学污染环境下使用二十年内不会发黄、龟裂、变形;方便师生清晰的观察到液压传动装置的内部构造和油路情况。
　　3.电磁阀：根据电磁阀使用的特性，(电磁阀随着工作时间的延长，温度会逐渐升高，造成由有机玻璃制成的透明阀体产生热效应及久而久之造成的材料局部物理特性发生改变造成泄漏的现象)海川公司的技术部设计了独特的散热模块，将阀体发热部分的温度控制在65度以内，进而避免了温差使阀体热胀冷缩而造成的油脂泄漏。
　　4.插接方式：自动闭锁式防漏快插接头+德国进口密封垫片、密封圈;接头脱离自锁，使用安全方便，进口密封圈密封性能好，材料不宜老化。使师生在实验过程中，液压回路组装更简便、快捷、清洁、干净。
　　5.软件 ： ①组态仿真软件:回路中能监控到每一个阀心动作情况、流体流向、压力、执行元件动作情况、以及PLC I/O接口输入/输出情况。各种监控情况以图片颜色区分/文字形式直观显示在监控屏幕上，非常直观清晰;
　　②费斯托液压仿真软件: 可提供液压回路仿真设计及实训CAI课件，不仅可以对液压阀的结构进行演示，还可设计液压回路，并进行参数调整及仿真动作。学生不仅理解了减压阀的工作原理，而且有了亲临实际的感觉。
　　6.可扩展实验：在保证设备稳定的情况下提供极强的可扩展性，大铝合金面板组装平台为扩展提供了必要的硬件基础。该设备适应现代实验教学的先进性 开放性和可扩展性三个层次的实验教学要求。充分体现该设备的机电一体化教学的多功用性。
　　①在保证现有实验的前提下还可进行气动硬件的搭接，进行相应的气动实验;
　　②在配备相应硬件后，还可实现垃圾压缩机构、挖掘机机构等执行机构的扩展实验。
　　7.易维护 易维护设计，维护检修工作量小，脱油前和脱油后元件分开放置、并设有回油盘可对资源进行回收实现二次利用。独特的防护和易维护设计，需维护的器件特别少且易于维护，运行状态下可以方便简单地维护，整机维护一次最多不超过1小时，工作量极小，且不需要经常维护。极大地提高了系统的灵活性 先进性、安全性、稳定性、可管理性以及可扩展性的全面要求
　　8.系统安全性能：液压元件的最大承受压力为1.2Mpa,额定工作压力为0.7Mpa，是安全的低压实验系统。电源带漏电保护，漏电(漏地电流超30mA自动断电)，缺相，自动断开总电源，控制电路均为24V直流安全电压
　　9.控制多元化：软件控制、 PLC控制 、继电器控制 、时间继电器控制、手动控制等
　　二、实验内容
　　1、液压原理基础实验
　　2、可编程序控制器(PLC)电气控制实验，机电液一体控制实验形式
　　(1)、PLC的指令编程，梯形图编程的学习
　　(2)、PLC编程软件的学习及使用
　　(3)、PLC与计算机的通讯，在线调试、监控
　　(4)、PLC对液压传动控制的优化
　　3、液压10大类基本回路 扩展达百余种
　　⑴调压控制回路
　　1.溢流阀压力调定回路; 2.溢流阀单级远程调压回路;
　　3.多级溢流阀调压回路; 4.溢流阀限制低压回路;(平衡回路)
　　⑵减压回路
　　5.一级减压回路 6.二级减压
　　⑶卸荷回路
　　7.三位四通换向阀的卸荷回路 8.卸荷阀的卸荷回路
　　9.二位二通阀卸荷回路 10.溢流阀卸荷回路
　　⑷卸压回路
　　11.节流阀卸压回路 12.顺序阀的泄压回路
　　⑸调速回路
　　13.进油节流调速回路 14.回油节流调速回路
　　15.旁路节流调速回路 16.调速阀控制调速回路
　　17.差动连接增速回路 18.用电磁阀和调速阀的减速回路
　　19.二位三通控制的差动回路 20.二次进给工作回路
　　21.三次进给工作回路 22.差动工作换接回路
　　23.差动全压换接回路
　　⑹同步回路
　　24.节流阀控制的同步回路 25.调速阀控制的同步回路
　　26.双缸同步回路 27.液压缸串联同步回路
　　⑺换向回路
　　28.换向阀控制换向回路 29.顺序阀控制顺序回路
　　30.压力继电器控制的顺序回路 31.三位四通手动换向回路
　　⑻锁紧回路
　　32.用换向阀锁紧回路 33.液控单向阀锁紧回路
　　⑼缓冲回路
　　34.节流阀的缓冲回路 35.溢流阀的缓冲回路
　　⑼增压回路
　　36.增压缸增压回路
　　三、实验台主要组成
　　实验台由实验台架、液压泵站、常用液压元件、电气控制单元等几部分组成。
　　① 实验台架
　　实验台架由铁制主体框架、铝型材操作面板等组成。
　　工作台尺寸：长×宽×高=1500mm×700mm×1850mm (其包装重量约200kg)，安装面带“T”沟槽形式的铝合金型材结构
　　② 液压泵站
　　系统额定工作压力：0.8 Mpa。
　　(1)电机—泵装置(台)
　　油泵采用法兰盘安装，有效的降低了工噪，噪音小于40分贝。泵可选择齿轮泵、摆线泵、叶片泵等任一种。电机：直流电机，功率350W，转速0～1450r/min;直流调速器调速。
　　(2)油箱：公称容积35L;附有液位、油温指示计，吸油、回油滤油器，安全阀等
　　③工作电源：
　　带漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
　　④可编程序控制器(PLC)：
　　三菱PLC系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz 控制电压为DC24V，设有手动、自动、顺序等控制功能
　　TY-1型 透明液压传动演示实验台 配置清单
