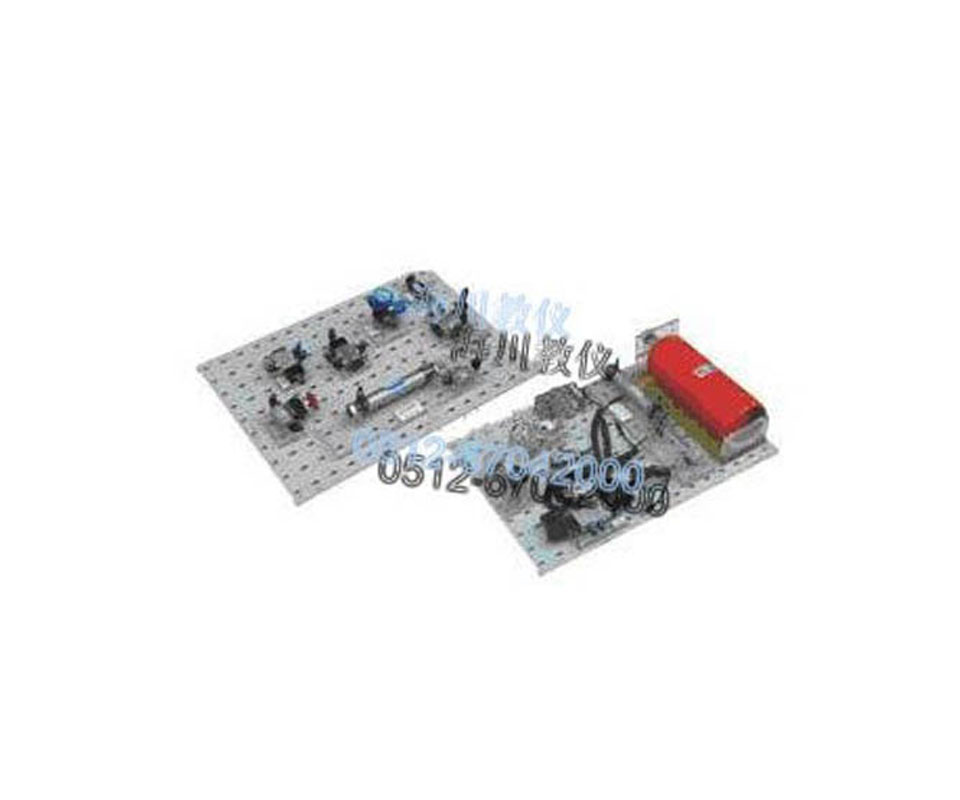

便携式电气气动实训箱

　　本实训箱由铝合金机箱、各种小型标准工业气动元件、电气控制部分、微型空气压缩机等组成，结构紧凑、轻便实用。实训箱由气动元件区域与电气控制区域两大部分组成，箱体采用铝合金框架，轻便、实用,各气动元件及电气控制部件的接口均已留出，学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。即可作为相关实训室的实训设备，也可带至教室作为示教设备。
　　气动元件采用标准工业气动元件，工作压力最大可至1.0MPa。主要包含减压阀、节流阀、电磁换向阀、手控换向阀、气控换向阀、双作用气缸、快换接头等。各气动元件均带有快换接头，可用气管自主搭接气动回路，方便快捷。电气控制部分主要由带灯自复位按钮、带灯自锁按钮、直流继电器、两位旋钮、磁性开关、接近开关等组成。各电气控制部件的触点均已引至面板的安全插座上，用专用实训导线搭接电气控制回路既方便又快捷。
　　一、主要参数：
　　1、输入电源：单相三线～220V±10% 50Hz;
　　2、输出电源：DC24V/2.5A;
　　3、静音空气压缩机：工作电源AC220V±10% 50Hz，
　　4、输入功率0.68kW，
　　5、公称容积24L，
　　6、额定流量：116L/min，
　　7、额定输出气压1MPa。
　　二、实训项目：
　　1、气动元件的识别(功能与作用);
　　2、电气元件的识别(功能与作用);
　　3、气动控制回路：
　　a、卸荷回路;
　　b、减压回路;
　　c、换向阀方向控制回路(电控、手控、气控);
　　d、单缸往复控制回路;
　　e节流调速回路(进气、回气);
　　f、双向节流调速回路;
　　g、速度换接回路;
　　h、磁性开关控制双缸顺序动作回路;
　　j、接近开关控制双缸顺序动作回路;
　　k、综合控制回路、包含流量控制、方向控制、压力控制、电气部件的应用控制等。
　　三、产品配置

序号	名称	数量	备注
1	实训箱	1台	铝合金型材框架
2	双作用气缸	2个	SNTC气动
3	带磁性环过滤减压阀	1个	SNTC气动
4	二位五通手动阀	1个	SNTC气动
5	手旋阀	2个	SNTC气动
6	三通气控阀	1个	SNTC气动
7	常闭式三通气控阀	1个	SNTC气动
8	常开式三通气控阀	1个	SNTC气动
9	双头五通气控阀	1个	SNTC气动
10	单头五通气控阀	1个	SNTC气动
11	双头五通电磁阀	1个	SNTC气动
12	单头五通电磁阀	1个	SNTC气动
13	双头三通电磁阀	1个	SNTC气动
14	常开式三通电磁阀	1个	SNTC气动
15	常闭式三通电磁阀	1个	SNTC气动
16	双头节流阀	2个	SNTC气动
17	单向滚轮杠杆式机械阀	2个	SNTC气动
18	双向带灯自复位按钮	3个	SNTC气动
19	带灯自锁按钮	3个	SNTC气动
20	直流继电器	5个
21	两位旋钮	2个	SNTC气动
22	接近开关	4个	沪光
23	消声器	1套	SNTC气动
24	快换接头	1套	SNTC气动
25	实训导线	1套	黑色
26	气管	20米	Φ4
27	减径直通	1只	Φ6-Φ4
28	空气压缩机	1台	125W，10L，医用级无油静音
29	工具	1套	扳手、螺丝刀等
30	实训指导书	1本	纸质
