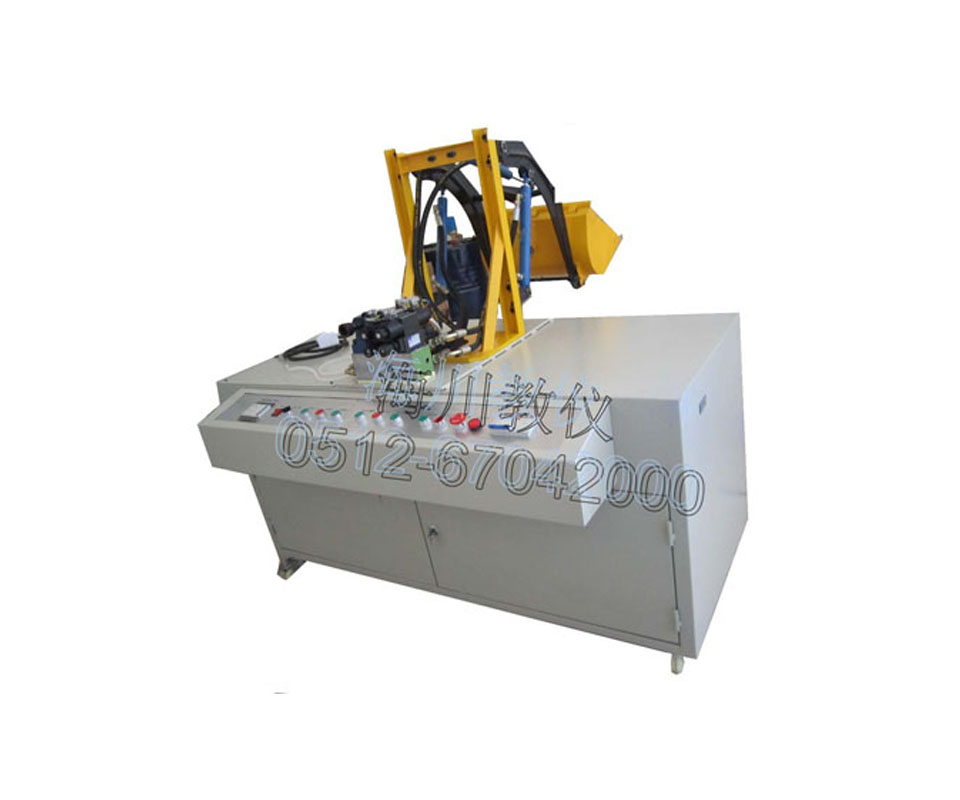

装载机仿真教学实验台

　　液压装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山装载作业。装载机作为行走机械被广泛应用于土方转运、石料、松散货物和成堆货物的装载、提升和运输工作中，装载机也具有轻度铲掘能力。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
　　一、实验项目
　　1、液压传动各元部件结构及工作原理观摩、拆装实验。
　　2、液压装载机械演示控制实验。
　　3、PLC软件及控制实验。
　　4、可编程序控制器(PLC)电气控制实验：机-电-液一体控制实验。
　　二、实验内容
　　1、液压装载机械演示控制实验
　　1)装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升;
　　2)卸料作业，铲斗卸物(摇臂缩回，使铲斗转向)，动臂下降。
　　2、可编程序控制器(PLC)电气控制实验：机-电-液一体控制实验。
　　1) PLC指令编程、梯形图编程学习;
　　2) PLC编程软件的学习与使用;
　　3) PLC与计算机的通讯、在线调试;
　　4) PLC在液压传动控制中的应用以及控制方案的优化。
　　三、性能与特点
　　1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作，台式结构，控制操作于一体。
　　2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
　　3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
　　4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
　　5、实验控制采用手动控制和自动控制两种方式。
　　6、实验部件采用耐压胶管，压力可达到25Mpa。
　　7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
　　四、主要技术参数
　　电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
　　油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
　　外形尺寸：1450×680×1780mm
　　五、装载机实验台的配置清单：
