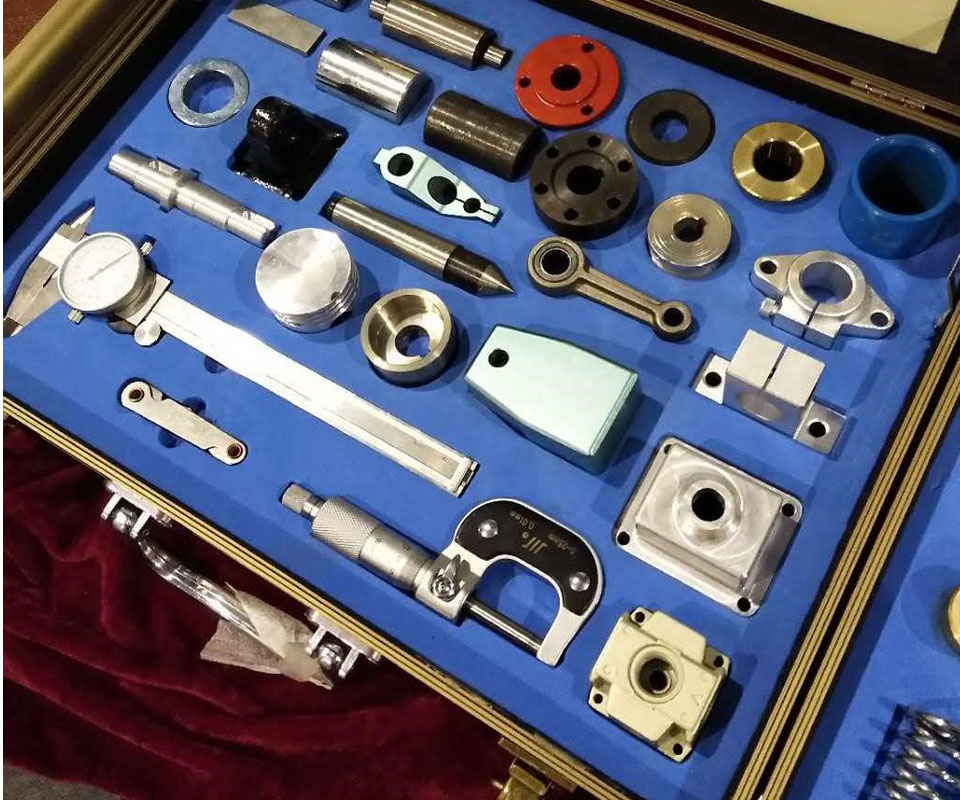

典型零件实测绘图训练装置

一、产品参数典型零件实测绘图训练装置项目参数项目参数外形尺寸410mm×310mm×100mm重量5(kg)典型零件（24件/套）一视图零件：光轴、铜套、垫片等二视图零件：长方体、带键槽轴、皮带轮、法

　　一、产品参数

典型零件实测绘图训练装置
项目	参数	项目	参数
外形尺寸	410mm×310mm×100mm	重量	5(kg)
典型零件（24 件/套）	一视图零件：光轴、铜套、垫片等二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等三视图零件：底座、低速轴、轴承座等多视图零件：活塞、阀体等
测量工具	游标卡尺、外径千分、螺纹样板、圆弧样板等	类型	便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

　　二、产品功能

训练模式

训练内容

1、看图找物训练；

2、零件测绘训练；

3、三维投影绘图训练；

4、立体图绘图训练

训练一一视图零件测绘训练

训练二二视图零件测绘训练

训练三三视图零件测绘训练

训练四多视图零件测绘训练

　　三、产品特点

　　1、项目实际化：以典型实际零件为训练对象;

　　2、功能系统化：看图找零件、零件测绘、零件绘图三位一体的训练模式;一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。

　　3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会;

　　4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著;

　　5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
