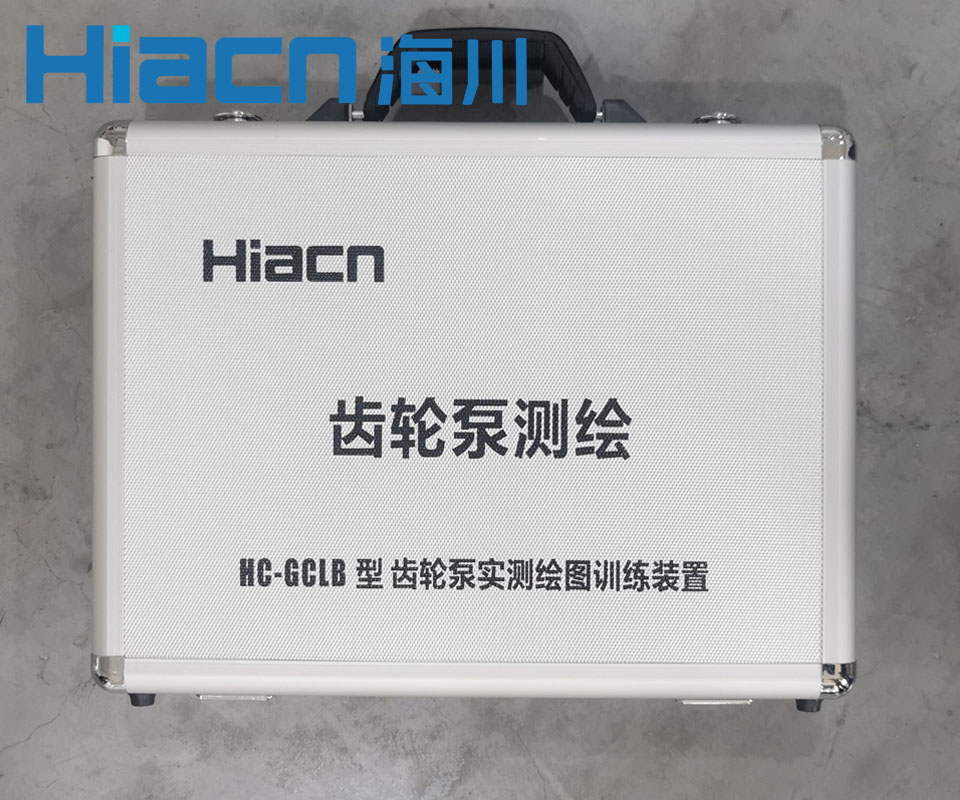

HC-GCLB型齿轮泵实测绘图训练装置

一、产品参数齿轮泵实测绘图训练组合装置项目参数项目参数外形尺寸410mm×310mm×100mm重量3(kg)测绘部件精制小型齿轮泵（1台）组装测量工具游标卡尺、外径千分、螺纹样板、圆弧样板、专用榔

　　一、产品参数

齿轮泵实测绘图训练组合装置
项目	参数	项目	参数
外形尺寸	410mm×310mm×100mm	重量	3(kg)
测绘部件	精制小型齿轮泵（1台）
组装测量工具	游标卡尺、外径千分、螺纹样板、圆弧样板、专用榔头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等	类型	便携组合式(检测零件、测量工具及指导书均放在一个精制的箱子里)

　　二、产品功能

训练模式

训练内容

1、看图找组件训练；

2、组件拆装训练；

3、组件测量训练；

4、组件组合绘图训练。

训练一齿轮泵组装训练

训练二齿轮泵齿轮参数测量与计算

训练三齿轮泵零件尺寸测绘

训练四齿轮泵标准零件尺寸的确定

训练五齿轮泵装配图纸绘制

训练六齿轮泵零件图纸绘制

训练七齿轮泵图纸文件整理

　　三、产品特点

　　1、项目实际化：以常精制小型齿轮泵为训练对象;

　　2、功能系统化：齿轮泵拆装、零件测绘、装配图绘制和零件图绘制四位一体的训练模式;由简单组件到复杂组件的训练过程。

　　3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会

　　4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著;

　　5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
