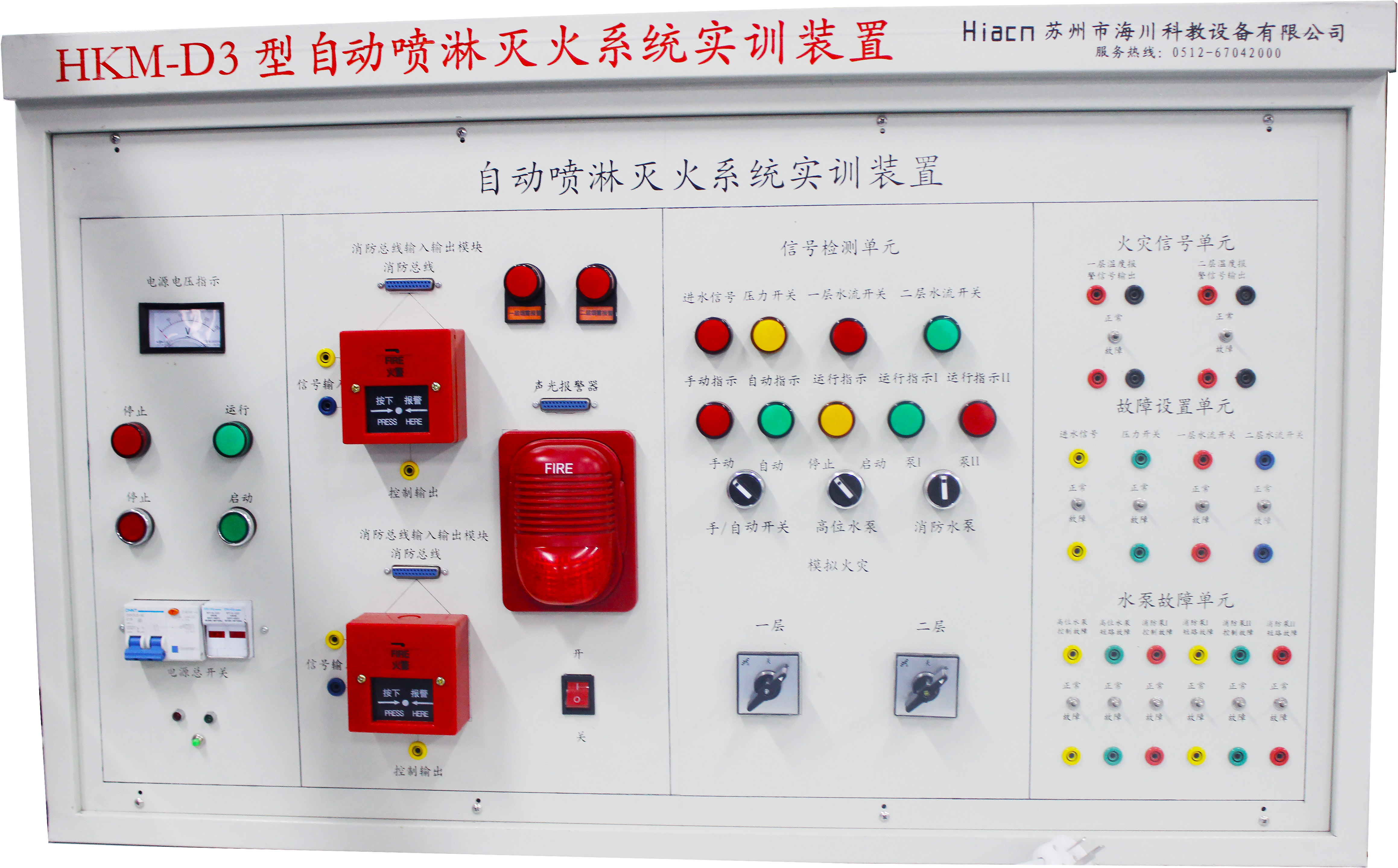

自动喷淋灭火系统实训装置

一、装置组成1、本系统全部元器件均采用标准工程件，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。2、集成WIFI无线电源管理系统

a940f4a27017e305da9fd84f6441e588

　　一、装置组成

　　1、本系统全部元器件均采用标准工程件，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。

　　2、集成 WIFI 无线电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能;控制范围>50m;控制能力>96 台。

　　二、实训功能

　　能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、故障设置、判断与排除等实验和实训，并可与消防系列中其它设备联网进行各种综合实训。

　　三、系统技术指标

　　1、工作电压：单相三线 220V±5% 50Hz

　　2、整机容量：<1500W

　　3、外型尺寸：不小于 2400×1000×2260(单位为 cm)

　　4、安全保护：具有漏电自动保护装置

　　四、具体组成

　　1、报警阀一套，选用的是工程上使用的主流产品，装有延时器、水力警铃、压力继电器、排水阀，试验阀和进出水压力表的报警阀。

　　2、信号阀二套，选用的是工程上使用的主流产品。

　　3、自动排气阀一套，选用的是工程上使用的主流产品。

　　4、各种喷淋一套，要求不少于五种喷淋头且是工程上使用的主流产品。

　　5、消防水箱和高位水箱一套，装有全部接口且是工程上使用的主流产品。

　　6、选用国标消防泵一套。

　　7、水系统管路套件一套，所选用的管材均应满足国家相关规范标准并具有检验合格证明。

　　8、自动控制套件一套，选用的是国标元器件，能完全满足喷淋系统的全部控制要求，所选用套件均满足国家规范标准。

　　五、实训装置其他元器件由以下组成
