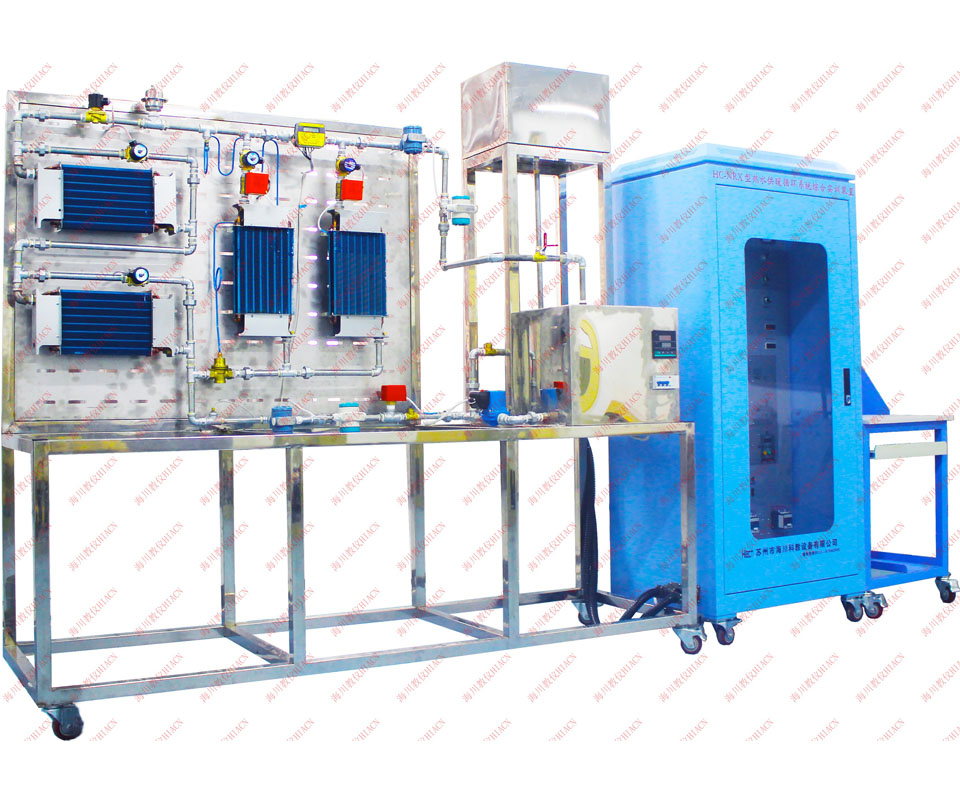

热水供暖循环系统综合实训装置

一、产品概述“HC-NRX型热水供暖循环用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。1、提供实训台、热源、散热器、阀门、供热管道及仪表等;根据实训要求选择不同的器件,进

  一、产品概述

  “HC-NRX型热水供暖循环用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

  1、提供实训台、热源、散热器、阀门、供热管道及仪表等;根据实训要求选择不同的器件,进行系统管道的安装,系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等。

  2、实训台:采用不锈钢台架与网孔板组合结构,安装器件方便,在实训台上安装万向轮。供热系统:主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。

  二技术性能

  1. 输入电源:三相四线~380V±10% 50Hz

  2. 工作环境:温度 -10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

  3. 装置容量:<10kVA

  4. 不锈钢架尺寸:2200mm×700mm×2090mm

  5. 控制柜尺寸:600mm×600mm×1773mm

  6. 设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。

  三、系统组成

  实训装置由电气控制柜、实训对象、循环水系统、电加热锅炉、监控仪表等组成:

  1、电气控制柜

  采用铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板,最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度、压力、流量等指示仪表。第二层为执行器件,主要由交流接触器、过热保护器组成,分为主回路以三相四线380V电压为主,控制回路以交流220V电压为主。最下面层为PLC控制器及系统流程图,PLC控制器采用西门子子CPU  SR40主机、2只EM AE04模拟量扩展模块、对应执行部件工作状态指示灯等组成。

  2、实训对象

  实训对象采用不锈钢方钢焊接而成,桌面采用镜面不锈钢板折边连体设计,上半部件安装部分采用钣金结构设计,表面采用等距一字形网孔设计,方便管路及散热器的安装固定,同时右侧最高处设立开式补水箱,并装有透明管液位指示,以方便观察水箱位水位状态。

  3、循环水系统

  系统包括1台小型离心式热水泵、4套散热器、1套自力式压差控制阀、5个电磁阀、2个电动球阀、2个手动球阀、三通过滤器、不锈钢铝塑复合管及自动排气阀等组成

  4、电加热锅炉

  采用不锈钢外壳,内设三组陶瓷电加热棒、带有过压保护阀、指针式压力表、排水阀等

  5、监控仪表

  压力变送器、涡轮流量变送器、温度传感器、无磁式热量表等组成。

  四、系统基本配置

序号



主要部件、器件及规格

数  量

备注

1

电气控制柜

长×宽×高为600mm×600mm×1773m

1


2

实训对象

长×宽×高为2200mm×700mm×2090mm

1


3

循环水系统

小型离心式热水泵(额定功率:95W、额定扬程:6m、额定流量:1.08m3/h)、4套散热器(进出口管径:DN20)、1套自力式压差控制阀(安装方式:螺纹连接、公称压力:1.6MPa、介质温度:0150℃、导压管长度:1.6m、导压管连接端尺寸:3/4管螺纹)、5个电磁阀(工作电压:AC220V)、2个电动球阀(工作电压:DC3.3V,进出口管径:DN15)、2个手动球阀、Y型三通过滤器(材质:黄铜)、不锈钢铝塑复合管及自动排气阀

1


4

电加热锅炉

电加热水器(外壳:不锈钢、工作电压:AC380V、功率:2.0kW、进出水口径:DN20、水温设置:4095℃、)

1


5

监控仪表

指针式交流电压表:量程0450V

指针式交流电流表:量程010A

指针式交流电流表:量程00.5A

压力变送器:量程0100Pa、工作电压:DC24V、输出信号:420mA、接线方式:二线制

涡轮流量变送器:量程0.41.2m3/h、工作电压:DC24V、输出信号:420mA、接线方式:二线制

无磁单流束电子式热量表:测量温度范围:295℃、公称压力:1.6MPa

1


6

光盘

西门子PLC编程软件、配套应用程序、实验指导书.

2


7

电脑桌


1


8

PC/PPI通讯电缆


1


9

扳手

0-250mm

2


10

螺丝刀

十字

1


11

内六角扳手

6mm

1


12

实验指书


1


  五、实训目的:1、掌握热水供暖系统的形式、特点及管网与用户的连接方式

  2、热水供暖系统的安装与调试

  3、热水供暖用户热计量

  4、热力工况调节

  5、PLC可编程控制器编程及调试
