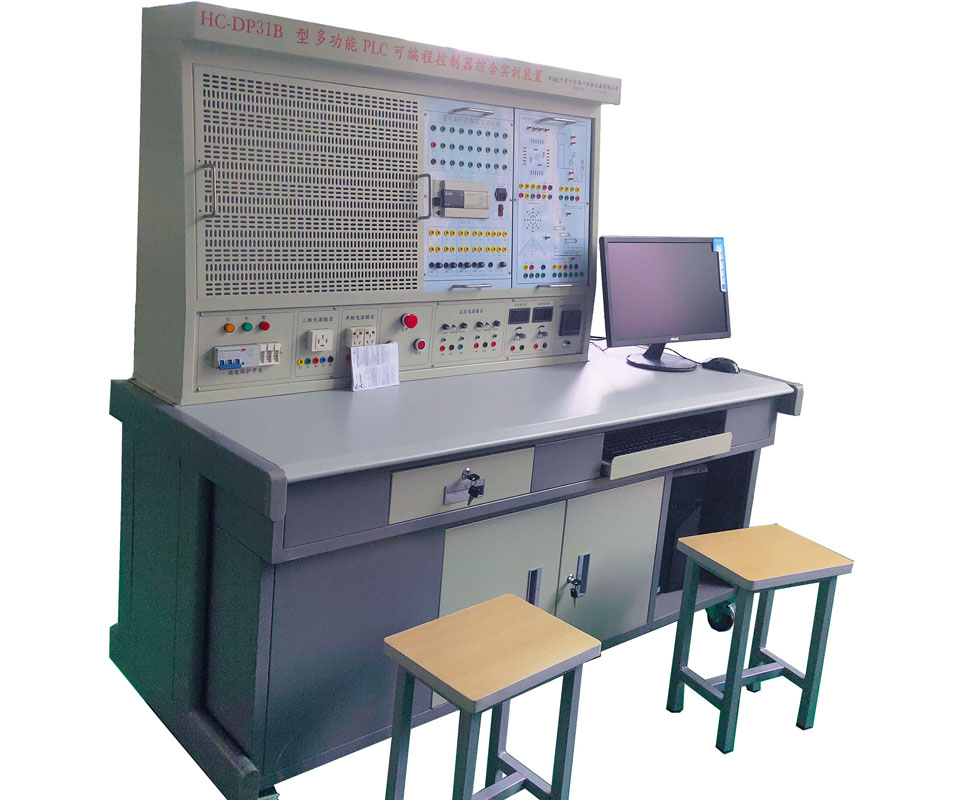

多功能PLC可编程控制器综合实训装置

一、产品概述:针对各高等院校须同时开设“单片机”和“可编程控制器”教学的需求和建议,我公司研发了“单片机·可编程控制器综合实验装置”。它集单片机实验板、专业仿真器、可编程控制器、模拟控制实验板等于一体

  一、产品概述:

  针对各高等院校须同时开设“单片机”和“可编程控制器”教学的需求和建议,我公司研发了“单片机·可编程控制器综合实验装置”。它集单片机实验板、专业仿真器、可编程控制器、模拟控制实验板等于一体。可直观地进行单片机原理及各个应用领域的实验、多个PLC实际应用的模拟实验,适合各高等院校开设的“单片机原理及接口技术”、“可编程控制器技术”、“可编程控制器及应用”等课程的实验教学。

  二、装置特点

  1、本套系统含教师主站和学生从站实训装置,每套实训装置均由控制屏、实训桌、PLC主机组件、单片机模块、实训模块等组成。

  2、单片机实验系统:

  丰富的接口电路,这些单片机接口电路涵盖了MCU的各个应用领域,并能够提供用户领先的应用和设计的方法。CPU芯片引脚出,可以任意的连接自己的实际应用系统。具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能,可使用汇编和C语言进行编程。实验系统提供了丰富的硬件接口电路和功能模块,并提供各种接口电路的应用范例和测试程序以及详细的应用说明,帮助用户快速掌握这些接口的应用方法。

  3、工控网络组态监控实训教学:通过RS-485现场总线网络,将学生装置(从站)PLC和教师主站PLC系统进行连接。学生装置(从站)的PLC运行PLC控制对象的程序。利用网络集中监控的功能,教师主站PLC可以对网络进行实时监控,符合现场控制要求。每个学生单独可以进行操作控制,通过PLC可以完成对上述各种实训对象的控制,并通过MCGS组态软件进行实时监控。

  4、装置设有电压型和电流型漏电保护器,各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠,同时控制屏还设有定时器兼报警记录仪,记录实训考核时间及误操作次数。

  三、技术性能

  1、输入电源:三相四线(或三相五线)~380V±10% 50Hz

  2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

  3、装置容量:<0.5kVA

  4、重 量:100kg

  5、外形尺寸:1700mm×700mm×1560mm

  6、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

  四、实训装置的基本配置及功能

  实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机等组成。

  (一)控制屏

  1、交流电源控制单元

  三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

  提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

  2、定时器兼报警记录仪

  定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

  3、直流电源、直流电压/电流表、逻辑电平输出及指示等

  直流电压:0~15V可调输出;直流电流:0~20mA可调输出;直流数字电压表/电流表:电压表量程0~200V、输入阻抗为10MΩ、精度0.5级,电流表量程0~200mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

  5、教师桌配备

  ★智能主控台语音控制系统:系统内置灵敏的智能语音识别系统,拥有极速语音操控能力,可以通过语音即可实现与室内家电的交互控制,是提升智慧教室品质的语音控制智能助手。开、关智能触控黑板一体机、显示器、触控一体机、激光投影、电视机与各种显示器屏幕、智能班牌、智慧课桌、低压电器实验设备等设备的电源,控制多种类型的空调、开关教室灯、打开智能窗帘、开关吊扇、遥控风扇、开关智能插座。无需网络、无需WIFI、无需APP支持,插电即用,配置简单,反应灵敏快,可轻松语音控制。

  ★通过RF无线插座与“教室智控”匹配后,即可实现语音控制插座以及与插座相连的电器设备包括电脑电源、实验电器电源等,实现各种电器在关闭后完全断电状态的功能,防止电器火灾发生与电器空载时安全节能。

  ★设备信号源:无需网络信号支持,无需通讯连接线连接,无需WIFI连接,教室智控自备芯片对接信号源。

  6、主机实训挂箱组件:

  三菱FX1N-40MR  PLC(AC/DC/RELAY),内置数字量I/O(24路数字量输入/16路数字量输出);FX1N-485通迅模块、配套SC-09编程电缆。

  (二)模拟模块挂箱

序号

名称

功能备注

数量

单位

备注

1

实训桌台

实训台;1700×700×1630mm

实训柜可放置工具材料和实训模块。

1

实训桌:1700mm×700mm×780mm

实训台:1300mm×230mm×800mm;可放置计算机并进行操作

2

电源控制屏

AC380V220V电源各一组(提供2组三插AC200V插座)DC0~±10V可调输出;DC420mA可调输出;

数字电压表量程030V、精度0.5级,电流表量程030mA、精度0.5级;三位半显示、LED数码管、选择开关、蜂鸣器、直流24V继电器、直流电压输出

1


3

主机实训挂件

三菱FX1N-40MR  PLCAC/DC/RELAY),内置数字量I/O24路数字量输入/16路数字量输出);FX1N-485通迅模块、配套SC-09编程电缆。

1


4

触摸屏实验挂件

昆仑通态 TPC7062KX 7英寸    STN256色。

1


5

变频器实训挂箱

三菱FR-D720变频器,带有RS485通讯接口及BOP操作面板。

1


6

单片机实验挂箱

学习实践单片机硬件应用和C语言软件编程

1


7

通讯电缆

2000mm;用于学生机PLC主机与计算机之间的通讯;

1


8

国标

电源线

3脚标准插头国标电源线

2


9

安全护套线


1


10

编程软件

GX编程软件

1


11

PLC组态仿真软件

MCGS组态棒图教学软件

1


12

13

PLC-2模块

电机控制

1


多种液体自动混合


自动冲压系统


自动售货机




14

PLC-3模块

自动送料装车系统

1


七段数码显示和天塔之光


交通信号灯自控和手控


水塔水位自动控制


15

PLC-4模块

电镀系统

1


电梯控制模型


自动洗衣机


五相步进电动机控制


16

PLC-5模块

机械手控制

1


邮件分拣机


装配流水线


自控轧钢机


17

电气实操单元

典型电动机控制实操单元:施耐德交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,2只热继电器,元器件配置专用底座。

1


18

网孔板

学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

1


19

三相异步电动机

三相380V/180W;转速:1400r/min

1


20

学生凳

凳面是进口PP注塑成型;中管直径50mm,管壁厚度1.2mm,圆管;装饰套为ABS注塑成型。

2


21

十字螺丝刀


1


22

尖嘴钳

配套

1


23

实训指导书

《可编程控制器实训指导书》、《变频器实训指导书》

1


  (三)单片机详细技术指标

  1、电源:输入交流220V/50HZ,输出±5V/1A、±12V/0.5A,每路均带有短路保护功能。

  2、译码电路:配置一个3-8译码器74LS138和一个4-16译码器74HC154。

  3、数据转换电路

  3.1 并串转换电路:配置1个并串转换电路74LS165。

  3.2 串并转换电路74LS164和74HC595。

  3.3 模数转换电路ADC0809、ADC0808,数模转换DAC0832、DAC0808.数模和模数转换一体PCF8591。

  3.4 TTL电平/RS232转换电路MAX232。

  4、人机接口电路

  4.1 8位开关控制输出和16位开关量显示电路。

  4.2 4*4矩阵键盘、4个独立按键电路。

  4.3 8位七段数码管显示。

  4.4 16*16LED点阵显示器。

  4.5 1602LCD字符型液晶显示器。

  4.6 12864LCD图形液晶显示器。

  5、信号发生电路

  5.1 音频信号发生电路,自带蜂鸣器。

  5.2 555脉冲时序发生电路。

  5.3 中断扩展电路74LS148.

  5.4 2路模拟电压0~5V输出电路。

  6、外部接口控制电路

  6.1 串行键盘显示控制电路MAX7221应用。

  6.2 可编程并行I/O扩展电路8255应用。

  6.3 8K只读存贮器扩展2764。

  6.4 8K静态存贮器扩展6264。

  6.5 I²C总线扩展电路24C02。

  7、传感器

  7.1 1总线数字温度传感器DSL8B20。

  7.2 2总线数字温度传感器DS1621。

  8、执行部件

  8.1 继电器控制电路。

  8.2 两种直流电机驱动和控制,LN298功率驱动和三极管组合驱动。

  8.3 步进电机的驱动和控制UNL2003。

  8.4 蜂鸣器控制电路。

  (四)相关软件

  1、编程应用软件

  2、PLC仿真实训软件

  1)通过FLASH虚拟环境实时显示PLC的运行状态

  2)可以实现PLC虚拟接线,并对接线进行错误检查

  3)PLC编程训练、PLC程序编写测试等功能

  4)实现PLC运行模拟,对错误程序进行检查

  3、工控组态软件一套:

  打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学

  4、实验室局域网实验教学,每套“PLC实验装置”均配上电脑,构成PLC实验室局域网,进行网络化教学实验。

  (六)实训桌

  实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有带锁抽屉,用于放置工具及资料,下方设有储存柜放置模块和实验导线、电脑桌联体设计,造型美观大方。

  (七)实训工具套件:

  配备常用的、尖嘴钳、十字螺丝刀、一字螺丝刀、剪刀、等工具。。

  (八)实验凳:

  凳面进口PP注塑成型,颜色为灰白色;升降结构为螺杆升降;中管选用直径50mm,壁厚1.2mm圆管;装饰套为ABS注塑成型。

  (九)附件:

  每个设备应备有实验指导书及安装、布线所需材料。

  五、实训项目

  PLC基本技能实训

  1、PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

  2、典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

  3、PLC仿真实训

  PLC模拟控制应用实训

  1、电机控制

  2、七段数码显示和天塔之光

  3、交通信号灯自控和手控

  4、水塔水位自动控制

  5、邮件分拣机

  6、电梯控制模型

  7、机械手控制

  8、五相步进电动机控制

  9、自控轧钢机

  10、多种液体自动混合

  11、自动送料装车系统

  12、自动售货机

  13、自动洗衣机

  14、电镀系统

  15、装配流水线

  16、步进电机

  五、实验项目

  (一)单片机实验项目

  1、灯的显示:闪烁灯、花样流水灯、交通灯模拟。

  2、数码管显示:闪烁、循环显示、滚动显示、开关控制显示等。

  3、定时器应用:10s秒表的设计、10000s以内的计时设计、音阶演奏、电子琴等。

  4、中断的应用:中断计数、中断控制条形显示LED。

  5、串行通信:单片机间的双向通道、单片机与PC间通信。

  6、串行键盘显示控制应用实验。

  7、并行I/O口扩展8255应用实验。

  8、存贮器读写控制实验。

  9、ADC0808控制PWM输出。

  10、ADC0809数模转换与显示。

  11、DAC0832生成锯齿波。

  12、DAC0808实现数字调压。

  13、PCF8591数模、模数综合实验。

  14、LCD1602显示仿真手机键盘按键字符。

  15、用LCD12864设计指针式电子钟。

  16、高仿真数码管电子钟、频率计、秒表。

  17、直流电机转速控制和方向控制。

  18、步进电机转速控制和方向控制。

  19、温度报警器的设计。

  20、点阵屏的设计。

  21、电子密码锁的设计。

  22、用12864LCD显示24C02保存的开机画面。

  23、温控电动机的设计。

  24、2路电压表的设计。

  25、整数计数器的设计。

  26、模拟射击器的设计。

  27、数字调压器的设计。

  28、键控看门狗的设计。

  29、可调式日历与时钟的设计。
