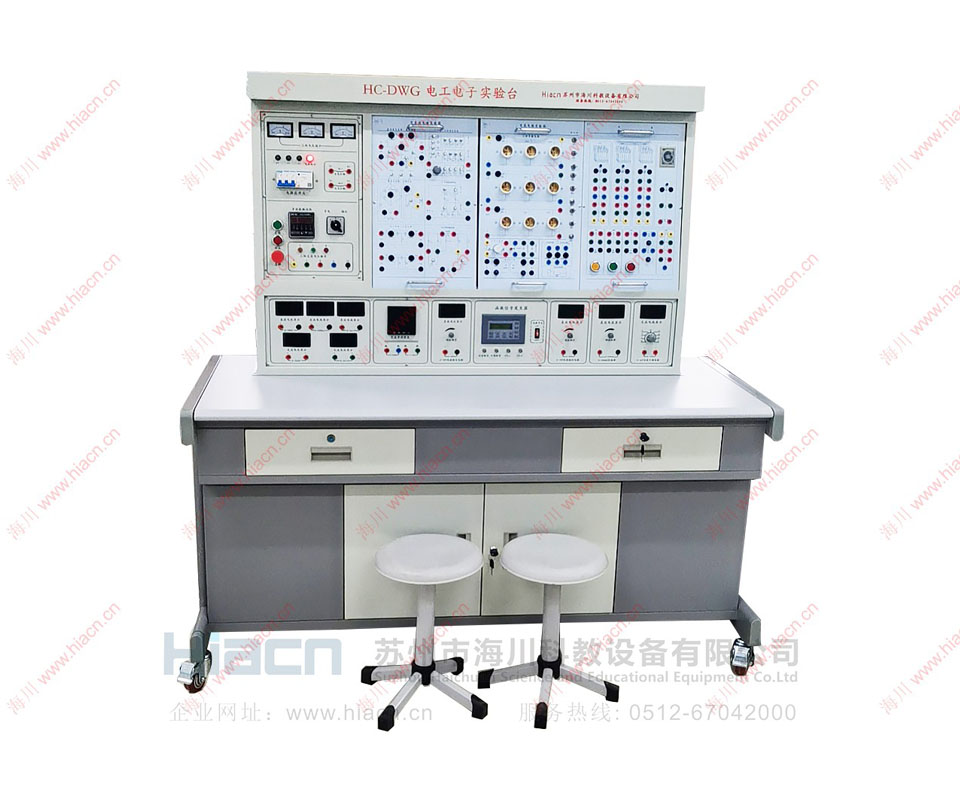

电工电子实验台

一、功能概述:实验台采用模块化结构形式,能够完成“电路分析”、“电路原理”、“电工学”、“电机拖动”等相关课程的实验教学。实验台配置三相交流可调电源、直流电源、信号源及频率计、交直流测量仪表等仪器仪表

  一、功能概述:

  实验台采用模块化结构形式,能够完成“电路分析”、“电路原理”、“电工学”、“电机拖动”等相关课程的实验教学。实验台配置三相交流可调电源、直流电源、信号源及频率计、交直流测量仪表等仪器仪表,满足电工基础课程实验教学。

  二、部分设备配置(一套):

  1、控制屏实验桌一张,用于放置试验台,结实耐用,含2个抽屉和1个储物柜。

  2、凳子两个,颜色与实验桌配套,结实耐用。

  3、软件:电路原理虚拟仿真实验系统。系统采用通用的仿真软件平台开发,系统软件可搭建各种仪器仪表库文件,学生能通过调用各种元器件模型搭建并连线与实际实验相同的实验电路,实现电工电子电路的仿真实验和数据测量。

  4、系统具有可扩展性,提供有充足的电路元件:包含电阻、电位器、电容、电感、电阻箱、二极管、稳压管、运算放大器、电机等。提供各种实验仪器、电源模型:包含三相可调交流电源、恒压源、恒流源、信号源,智能直流电压表、电流表,智能交流电压表、电流表、功率表等。可进行模拟电子和数字电子电路实验仿真,包含电子元件库。提供的模型要求与电工电子实验台的仪器模块一致,学生可方便地在系统中找到实验需要的模型,仿真操作与实际实验操作一致。各仪器仪表、元器件之间的连线由学生自由连接,完成不同的实验项目。

  三、设备主要技术参数:

  1、输入电源:三相四线(或三相五线)~380V±10% 50Hz;

  2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m;

  3、装机容量:约1.5kVA;

  4、设备尺寸约 1600×700×1630mm

  四、能够完成实验项目(配置相应元器件、电机等完成以下实验项目):

  1、电工仪表的使用与测量误差的计算

  2、减少仪表测量误差的方法

  3、元件伏安特性的测绘

  4、电位、电压的测定及电位图的绘制

  5、基尔霍夫定律和叠加原理的验证

  6、戴维南定理及最大功率传输定理的验证

  7、等效网络变换原理与实验测试

  8、受控源实验

  9、双口网络实验

  10、互易定理实验

  11、一阶电路的响应与测试

  12、二阶动态电路响应与测试

  13、R、L、C元件阻抗特性的测定

  14、回转器的特性测试

  15、双T网络的测试

  16、RC选频网络特性测试

  17、串联谐振电路的研究

  18、三相交流电路参数的测定

  19、交流电路功率因数改善实验

  20、交流电路的互感测量

  21、单相变压器特性的测试

  22、单相变压器同名端判断及其应用

  23、三相交流电路电压电流的测量

  24、三相电路功率、功率因数

  25、三相电路相序的测量

  26、三相异步电机Y/Δ起动

  27、三相异步电机正、反转实验
