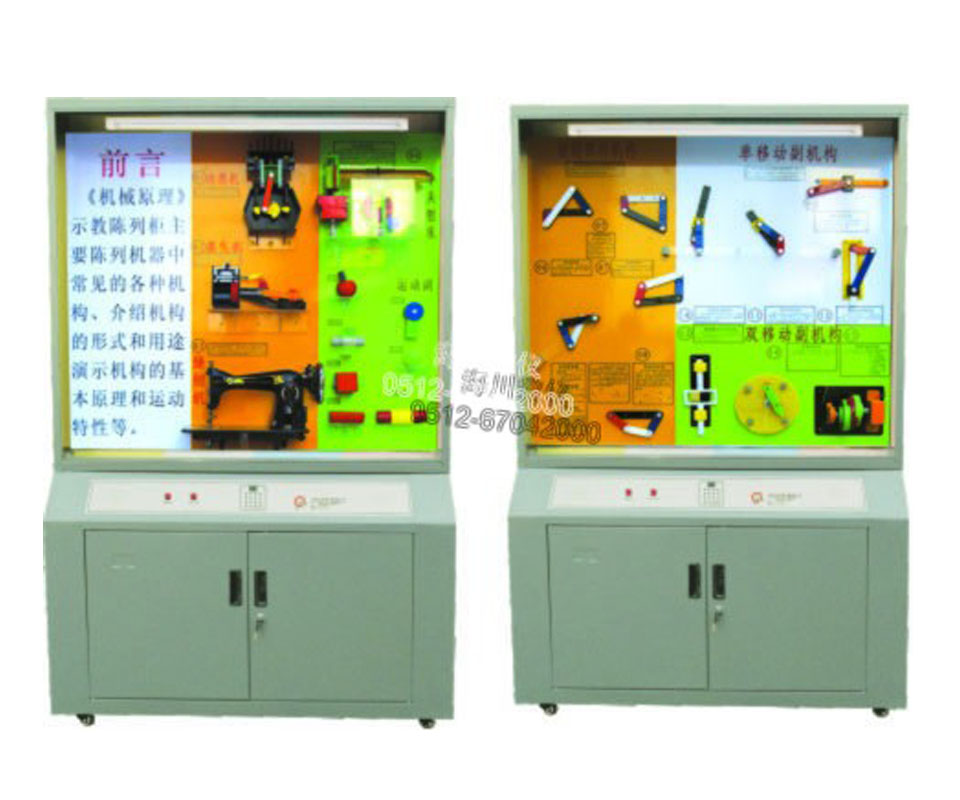

机械原理示教陈列柜

  一、概述  《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电 化教学设备。本陈列柜共分十个柜,具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或

b741e56c564c5fd2d03c215d00cebe63

  一、概述

  《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲设计的电  化教学设备。本陈列柜共分十个柜,具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示,可由遥控控制顺序自动运行  讲解,又能根据教材、教学需要而遥控任意选择还是单独演示。柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学应用实验室设备。

  二、性能规格特点

  (1) 陈列柜中的每个模型都配备了指示灯和创新原理分析及设计过程文字说明。

  (2)输入电压:交流200V,功率400W。

  (3)柜内板面为铝塑夹层板,柜内大标牌采用中英文对照。

  (4)陈列柜外形尺寸:1200mm宽×400mm厚×1800mm高。

  (5)柜体材质:有钢柜和铝合金+板材两种柜体可选。

  三、各柜内容如下:

序号与名称



第一柜
机器与机构

前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜
平面连杆机构的基本形式

铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。
单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构
双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

第三柜
平面连杆机构

机构运动简图:泵2件、泵的简图2件、颚式破碎机与间图。
连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。

第四柜
凸轮机构的形式

盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。

第五柜
齿轮传动的各种类型

平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。
相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构
相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

第六柜
齿轮的基本性质

渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。

第七柜
轮系的基本形成

周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。

第八柜
间歇运动机构

齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构(2件)、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第九柜
组合机构

串联组合:行程扩大机构、换向传动机构
并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。

第十械
空间连杆机构

空间四村结构:RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。

  特别说明:

  海川会尽力为您提供标准、全面的信息,但信息中的数据和参数可能随时会更新调整。

  产品图片仅供参考,请以销售实物为准。

  产品内容如有变动,恕不另行通知
