模具示教陈列柜

　　一、概述　　本公司力求实用根据学校教学要求需要、特制一套《冷冲压与塑料成型工艺及模具设计》与《塑料成型模具》等教材设计而成的模具陈列柜，模具陈列柜共分十个柜和一台CD解说控制台。模型材料采用工程

1bd499df162d7b773d1a388761a9ec38

　　一、概述

　　本公司力求实用根据学校教学要求需要、特制一套《冷冲压与塑料成型工艺及模具设计》与《塑料成型模具》等教材设计而成的模具陈列柜，模具陈列柜共分十个柜和一台CD解说控制台。模型材料采用工程塑料制作，板面附有必要文字说明，演示形象逼真，制作工艺美观，使用模具陈列柜提高教学效果，是一套现代化模具设计课程应用陈列室设备。

　　二、性能规格特点

　　(1)陈列柜中的模型都配备了创新原理分析及设计过程文字说明。

　　(2)柜内板面为铝塑夹层板，柜内大标牌采用中英文对照。

　　(3)陈列柜外形尺寸：1200mm宽×400mm厚×1800mm高。

　　(4)柜体材质：有钢柜和铝合金+板材两种柜体可选。

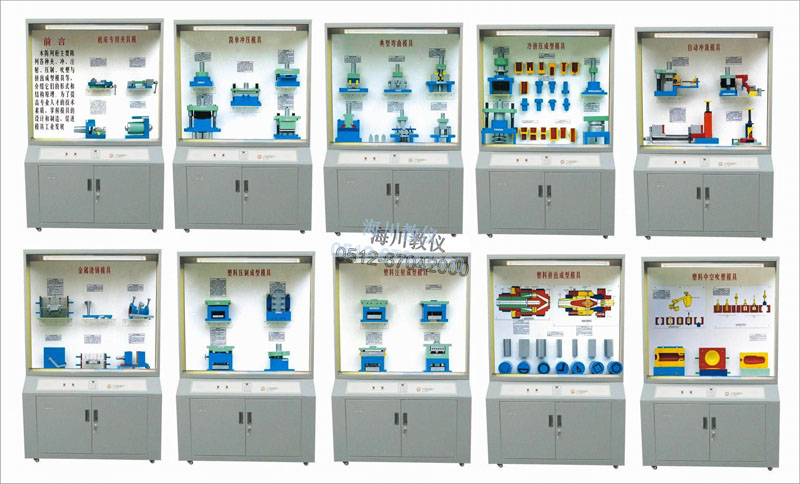

　　三、各柜内容如下：

序号和名称	陈列柜内模型内容
第一柜机床专用夹具模	前言、盖板式钻床夹具、活动V形架的应用、加工支架的车床夹具、固定式钻床夹具。
第二柜简单冲压模具	简单冲裁模、导板式简单落料模、具有自动挡料装置的连续模、整装式复合模、倒装式复合模。

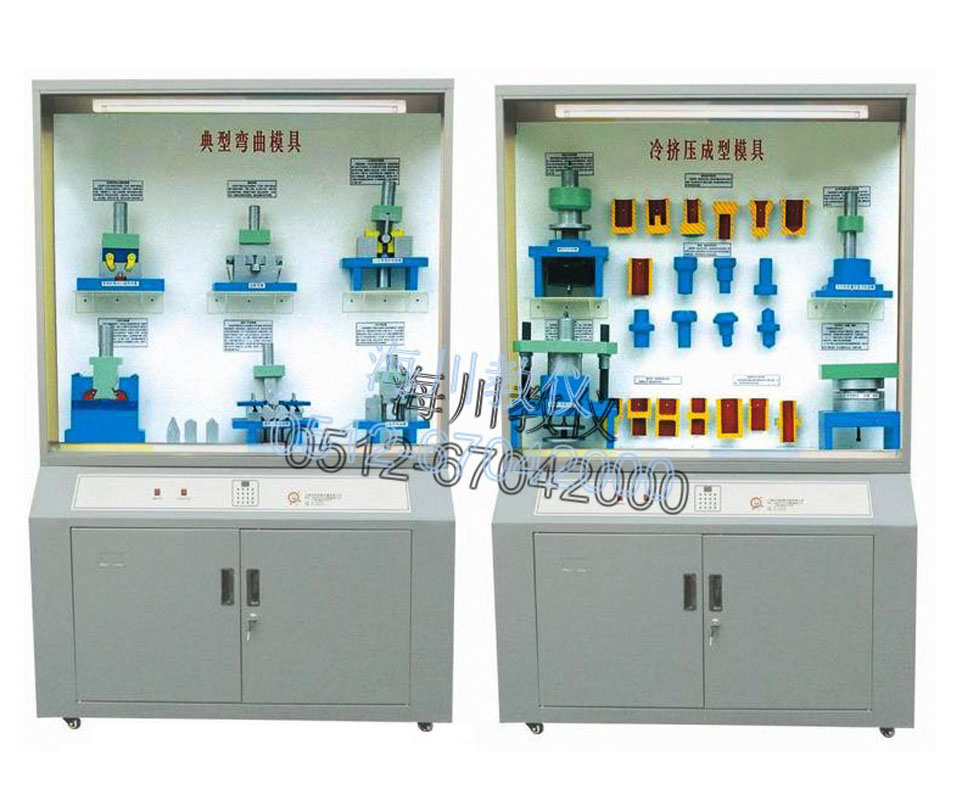

第三柜典型弯曲模	带滑轮摆动凸模的弯模、摇板弯模、一次弯成的弯圆模、U形件弯曲模、通用V形弯曲模、L形件弯曲模。
第四柜冷挤压成型模具	橡胶式压料装置、无压料装置的首次拉深模、落料拉深复合模、径向挤压（冷镦）模具、杯形类冷挤压件、管类、轴类冷挤压件、杯杆类、双杯类冷挤压件、复杂形状冷挤压件。
第五柜自动冲制模具	冲孔落料自动模、夹滚式送料自动连续模、滚柱夹持自动送料装置、棘轮传动的转盘式送料装置。
第六柜金属浇铸模具	两箱分模造型、浇注系统、带有浇冒口的铸件、芯盒造芯和导向刮板造芯、立式刮板造型、垂直分型式金属造型。
第七柜塑料压制成型模具	典型压模结构、溢式压模、抽屉式压模、手动抽芯压模。
第八柜塑料注射成型模具	单分型面注射模具、双分型注射模具、带横向分型抽芯的注射模、热流道模具。
第九柜塑料挤出成型模具	管材挤出型机头、棒材挤出型机头、可视作宽扁孔的其他机头（半圆环孔、L型、为端头无侧壁的方形环孔、六角环孔、三角环孔、圆形环孔）。
第十柜塑料中空吹塑模具	挤出吹塑中空成型、注射吹塑中空成型、片材吹塑中空成型。

　　特别说明：

　　海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。

　　产品图片仅供参考，请以销售实物为准。

　　产品内容如有变动，恕不另行通知
