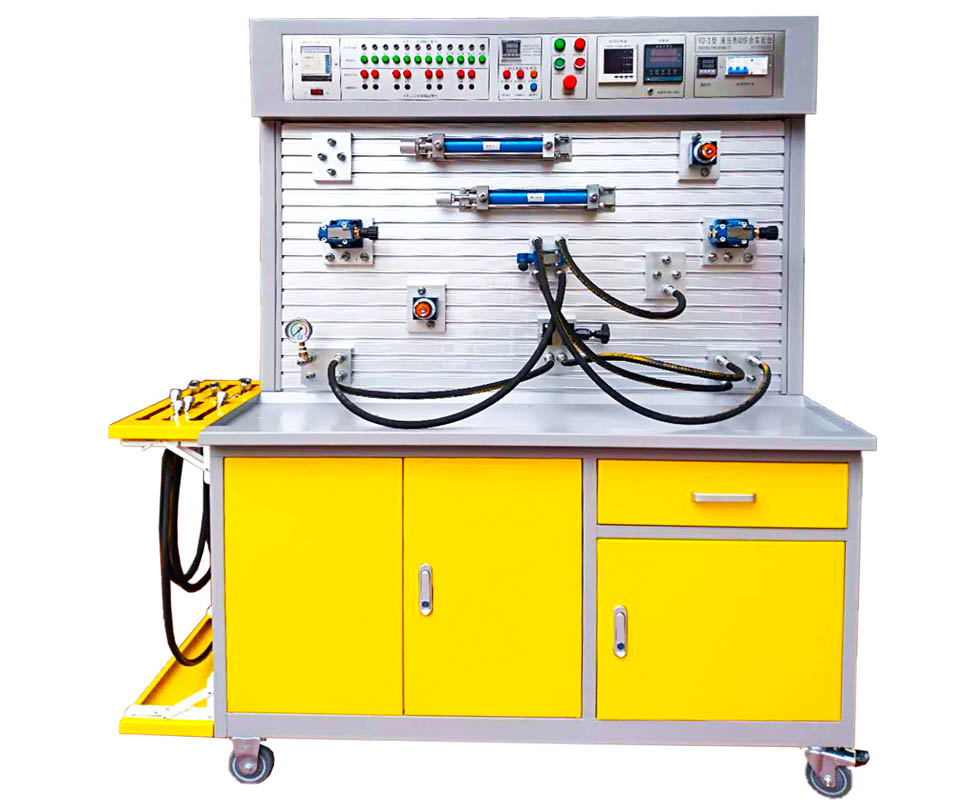

液压综合实验台

　　YD-1型液压综合实验台适用于各类工科院校液压传动课程的实验教学，是现今较为主流的液压课程教学实验设备之一，它采用先进的力士乐型液压元件和独特的模块化设 计，构成插接方便的 液压回路实验系统。学生可按照自己的设计思路，通过自选式的液压回路搭接形式进行实验，通过实验使学生对液压系统的组成、液压系统的工作原理、压差与流量 的特性、主要元部件的静、动态特性测试以及各种液压回路的应用有了更深刻的认识，进而提高了学生对液压系统的动手能力和设计水平,增强学生未来上岗后的液 压系统的实际操作经验和综合运用的能力。
　　一、技术参数：
　　1) 输入电源电压：三线五线AC380V± 10% 50HZ;
　　2) 模块和元件直流电压：DC24V，4.5A，带自动短路保护功能;
　　3) 使用环境：温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m(防尘防潮);
　　4) 产品尺寸：长&times;宽&times;高=1600mm*620mm*1850mm;
　　5) 额定压力：<=6.3Mpa;
　　6) 净重：约为220kg ;
　　7) 液压泵组：配有叶片泵和进口驱动电机(台湾神宇)，公称容积50L;功率1.5KW，额定压力6.3 Mpar，转速1450r/min时流量为10L/min ，公称排量6.67mL/r，容积效率 90%;
　　8) 仪器仪表：设备配有流量传感器、温度传感器、光电传感器、转速传感器、温控仪、累时器、限位器等功能完整的仪器仪表，为液压拓展实验提供了良好的硬件基础。
　　二、主要特点:
　　1、实验台：全钢框架，泵组封闭隐藏式设计，实验台带抽屉、存储柜和液压油管放置支架，实验平台设计有回油盘;装有带自锁结构的万向轮，方便设备的移动和定位。
　　2、实训屏：实训屏采用航天铝材质开模制作，实训屏设计结构为&ldquo;T&rdquo;型沟槽形式，配合液压元件上的安装底板可以快捷的进行液压元件的安装和更换。
　　3、连接方式及密封材料：液压连接方式采用闭锁式快换接头，接头内密封件均为密封性较好的器件，使用过程不漏油。
　　4、电气元件：电源为台湾明纬，电气开关为HGG海格电气，继电器组为欧姆龙，交流接触器为施耐德SE;
　　5、安全性能：该设备带电气接地、漏电保护(漏地电流超30mA自动断电)，缺相保护，直流过载保护。控制电路为24V直流安全电压，电气导线为安全高绝缘实验导线。
　　6、软件：本设备配备了功能强大的液压仿真教学软件，分别为：德国FESTO费斯托FluidSIM3.6液压(气动)仿真设计软件;虚拟液压回路组态仿真控制软件;
　　7、多种控制方式：PLC控制、继电器控制、手动控制、软件控制等多种控制方式。
　　三、配套软件
　　1、虚拟液压组态仿真软件：
　　该组态软件能直接与液压实验台的硬件进行通讯和控制，并且组态王中的I/O也直接能与PLC的I/0 进行通讯，可在计算机屏幕上形象的把液压油的流动方向、各种液压阀内部阀芯的工作状态、油缸的工作过程和泵的工作原理实时的显示出来。
　　1、显示液压仿真油管内部液压的流向; 2、电磁铁的工作指示灯;
　　3、液压油缸; 4、三位四通电磁换向阀的结构图，阀芯可根据实际工作位置切换;
　　5、接近开关，可实时的读取到接近开关的工作状态;(如上图：绿颜色表示电磁铁处于工作状态，相对应的PLC端口输出控制信号)
　　6、液压回路工作原理图;
　　7、虚拟压力表;(可在虚拟面板里打开参数调节溢流阀控制压力，并在压力表虚拟读数中显示)
　　8、压力表虚拟读数; 9、定量齿轮泵工作部分;
　　10、液压油源; 11、直动式溢流阀;
　　12、虚拟按钮控制面板，可替代硬件PLC按钮信号输入;13、液压系统工作状态表。
　　2、德国(费斯托)FESTO液压仿真软件：
　　利用FluidSIM液压(气动)仿真设计软件，不仅可以对各种阀的结构进行演示，还可设计回路，并进行参数调整及仿真动作。学生在实际搭接实验回路前，可以利用该软件在计算机上反复修改实验方案，直至仿真运行成功。然后再运用液压实验装置实际搭接设计回路，有前面仿真系统练习基础，一般实际搭接较为顺利。从而提高了实验效率。
　　四、实验项目：
　　1、液压元件的结构实验;
　　2、液压元件性能测试实验;
　　3、液压回路组态画面演示及控制实验;
　　该组态软件中的I/O口能直接与PLC的I/0口 进行通讯，可在计算机屏幕上形象的把各液压回路中液压油的流动方向、各种液压阀内部阀芯的工作状态、油缸的工作过程和泵的工作原理实时的显示出来。能实时在计算机执行控制，能清晰看到不同的颜色演示的液压回路油路的原理，使师生在实验过程中能更加直观的学习和了解实验内容。
　　4、 液压基本回路实验
　　(1)、压力控制回路实验;
　　A、限压回路：
　　B、变压回路：
　　C、卸荷回路：
　　D、稳压回路：
　　E、卸压回路：
　　F、减压回路
　　(2)、速度控制回路实验;
　　A、调速回路：
　　B、同步回路：
　　(3)、方向控制回路实验;
　　A、换向回路：
　　B、锁紧回路：
　　C、顺序回路：
　　D、平衡回路：
　　E、缓冲回路：
　　(4)、其它综合组装和扩展性回路实验。
　　5、可编程序控制器(PLC)电气控制实验，机电液一体化控制实验。
　　(1)、PLC的指令编程，梯形图编程的学习;
　　(2)、PLC编程软件的学习及使用;
　　(3)、PLC与计算机的通讯，在线调试、监控;
　　(4)、PLC对液压传动控制中的应用及控制方案的优化。
　　YD-1型液压综合实验台配置清单
