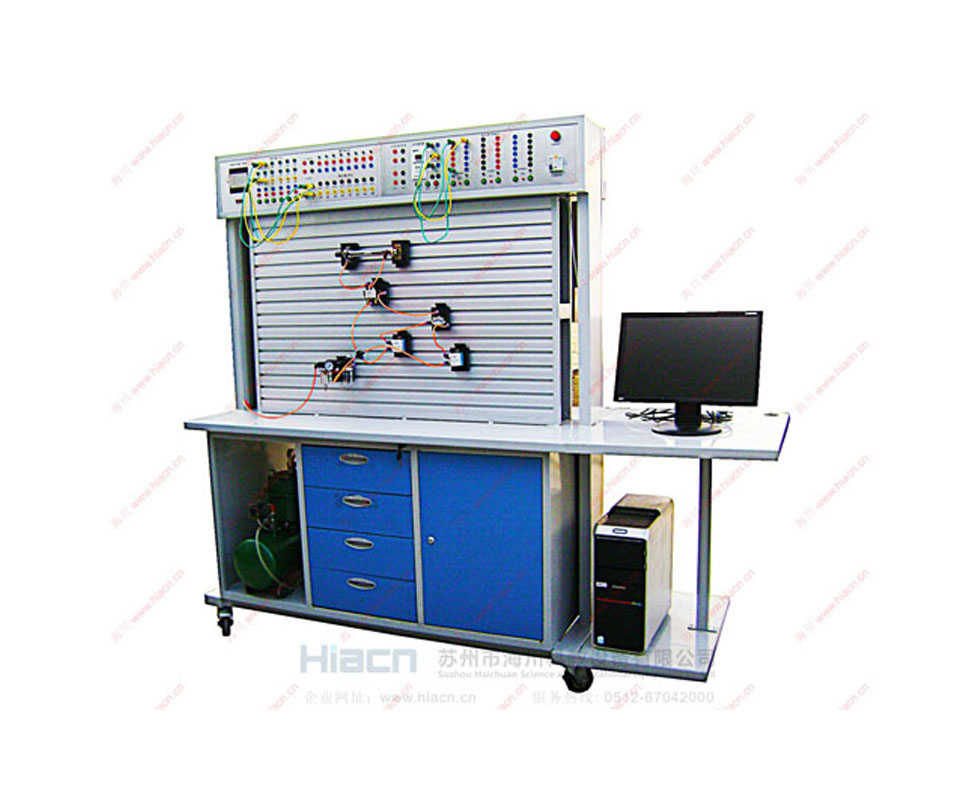

双面气动综合教学实验台

　　该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，适用于机械类、机电类本科生课程实验和毕业设计(论文)。采用可编程控制器(PLC)和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行气动-电气控制回路应用实验、气动-PLC控制回路等气动技术课程设计。
　　SQD型PLC控制双面气动教学实验台是根据用户的需求，在充分利用现有实验设备的基础上，而设计的别具一格的双面组合式气动实验台。本实验台提供两组气动元件，同时进行各自独立的实验。即减低了采购成本和又节约了实验用地，在保证具备两组完整实验的基础上，有效的节约了资源!
　　一、主要特点：
　　1.元件模块化：每个气动元件成独立模块，配有方便安装的底板，可随意在“T”型槽通用铝合金型材板上组建各种实验回路，操件简单快捷。
　　2.连接方式：接头采用快速式，安装、拆卸时可靠简便省时。
　　3.气动元件：工业气动元件，性能可靠、安全。精度高、使用寿命长。
　　4.系统环境：低噪音(超静音)的工作泵站，提供一个安静的实验环境(噪声< 50 分贝)。
　　5.可扩展实验： 为了适应学校实验教学改革的要求，减少验证性实验，增加设计性、综合性、探索性实验，开发学生自主创新思维，除了可以完成气压的基础实验以外，还可与机械类实验项目结合起来;在保证设备稳定的情况下提供可扩展性，加大的组装平台为扩展提供了必要的硬件基础。
　　A.在保证现有实验的前提下还可进行液压元件的搭接，进行相应的液气综合实验;
　　B.在硬件支撑下还可实现送料机构、挖掘机机构等扩展实验。
　　6.兼容性
　　A. 该实验台可同MPS自动化物流系统、FMS柔性系统进行兼容组合。
　　B.实验台电控部分、硬件部分可方便的进行拓展模块的搭接、连接方式友好，可供多类机电模块、液、气模块进行组合实验。如：回转送料机构，机械手、运输线自动化;与电子仿真软件相接合，可模拟各类机械应用，如风力发电机中比例阀的应用、插装阀的工作原理及应用机械升降机的应用等等，并且可以根据老师上课的内容进行编辑
　　7.易维护 维护检修工作量小，独特的防护和易维护设计，需维护的器件特别少且易于维护，运行状态下可以方便简单地维护，整机维护时间短，工作量小，且不需要经常维护。提高了系统的灵活性 、安全性、稳定性、可管理性以及可扩展性的全面要求
　　8.多种控制方式：纯气动(手动)控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路、组态控制回路(需搭接相应软件、硬件)
　　9.系统安全性能：额定工作压力为0.8Mpa，是安全的低压实验系统。电源带漏电保护，漏电(漏地电流超30mA自动断电)，缺相，自动断开总电源，控制电路均为24V直流安全电压
　　二、实验项目：
　　① PLC控制回路实验:
　　1.单作用气缸的换向回路
　　2.双作用气缸的换向回路
　　3.一次压力控制回路
　　4.二次压力控制回路
　　5.高低压切换回路
　　6.双作用气缸的双向调速回路(进口调节、出口调节)
　　7.速度换接回路
　　8.缓冲回路
　　9.互锁回路
　　10.过载保护回路
　　11.压力控制式单往复回路
　　12.时间控制式单往复回路
　　13.单双作用缸连续往复动作回路
　　14.采用节流阀的同步回路
　　15.三缸连动回路
　　16.计数回路
　　17.延时回路
　　18.逻辑阀的应用回路(或逻辑、与逻辑)
　　19.双手操作回路
　　20.模拟钻床钻孔动作
　　21.行程阀控制气缸连续往返气控回路
　　22.自动门开闭系统
　　23.PLC-电磁阀气动换向回路
　　24.PLC编程与气动回路的控制
　　25.PlC各软继电器的应用，如时间继电器、计数器等
　　26.相关扩展实验(部分扩展实验需要相应硬件支持)
　　② 可编程序控制器(PLC)电气控制实验，机-电-气一体化控制实验：
　　⑴ PLC基本指令编程、特殊指令编程、梯形图编程学习
　　⑵ PLC编程软件的学习与使用
　　⑶ PLC与计算机的通讯、在线调试
　　⑷ PLC与气动相结合的控制实验等
　　③ 学生自行设计、组装和扩展各种回路实验可达九十多种
　　三、实验台组成：
　　实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
　　1.实验台架：实验台架由铁制主体、铝合金操作面板等构成
　　工作台尺寸：长&times;宽&times;高=1500mm&times;750mm&times;1850mm (其包装重量约300kg)
　　2.工作泵站：静音泵
　　气泵输入电压：AC 220V/50Hz
　　电机功率：125W
　　额定输出压力：1.0Mpa
　　气泵容积：10L
　　工作噪声：< 45分贝
　　3.气动元件：
　　以天工工业气动元件为主，配置详见附件。
　　气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板(面板带&ldquo;T&rdquo;沟槽形式的铝合金型材结构)上。回路搭接采用快换接头，拆接方便快捷。
　　4.电气控制单元：
　　可编程序控制器(PLC)：日本OMRONCPM1A系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能。
　　SQD型PLC控制双面气动教学实验台配置清单
　　一、操作台基础硬件

　　二、元件基本配置

　　三、电气模块

　　四、软件

　　五、附件
