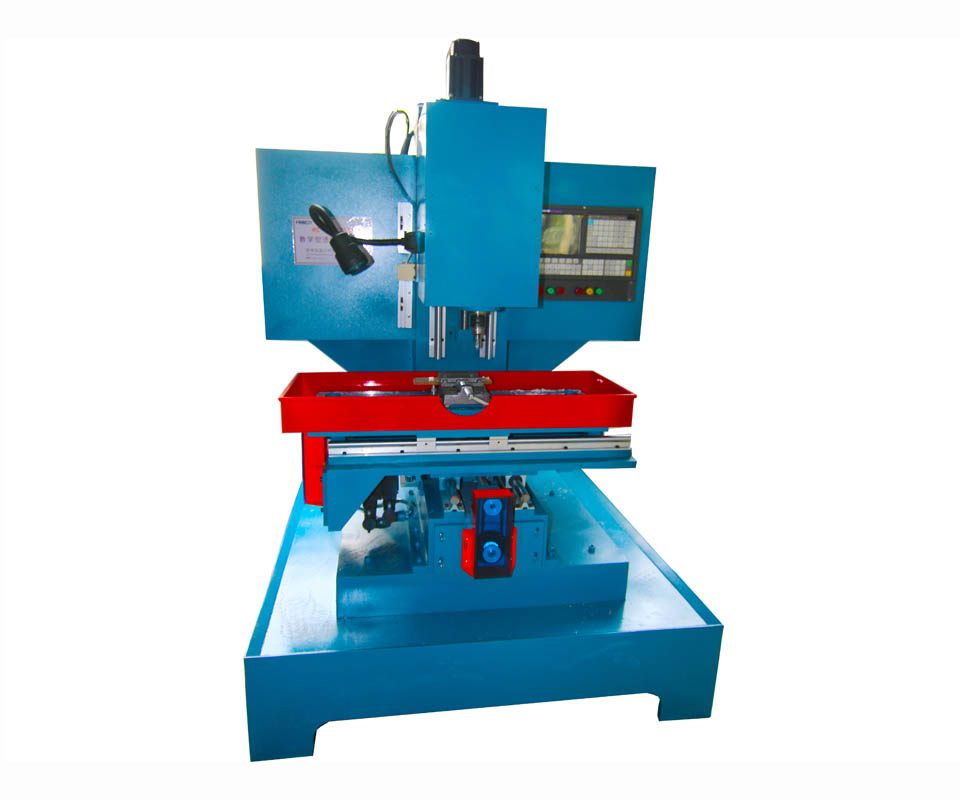

教学型透明数控铣床

HC-7125型教学型立式数控铣床是我公司最新研制的教学科研用数控铣床，该机床是典型的机电一体化产品，可选配高性能广速数控系统(可选KND、发那科等系统)，硬件配置更具有相当的刚性、强度及制造精度;该

　　HC-7125型教学型立式数控铣床是我公司最新研制的教学科研用数控铣床，该机床是典型的机电一体化产品，可选配高性能广速数控系统(可选KND、发那科等系统)，硬件配置更具有相当的刚性、强度及制造精度;该机床能实现三轴联动控制，适合于对铝合金、塑料、有机玻璃等材料加工各种几何形状复杂零件，如：凸轮样板、靠模、弧形槽、塑料模具型腔及其他复杂异形曲面等，是各相关科研院所、高职学院及技术学校理想的实验设备。

　　一. 特点

　　1.高性能的日本发那科数控系统;

　　2.高硬度、耐磨、小摩擦系数的直线导轨，高精度滚珠丝杆传动，充分保证机床工作精度及使用寿命;

　　3.高精度变频电机驱动主轴实现无级变速;

　　4.高精度伺服系统，机床脉冲当量为1μ(0.001 mm);

　　5.串行RS232、USB等通讯功能，可与计算机联机通讯，进行DNC在线加工。

　　6.操作方便舒适，符合现代人机工程学的优化思想

　　7.外型美观大方，彰显实验场所品质。

　　二、用途

　　1.相关专业科研院所对现代加工(数控及CAD/CAM)技术研究的实践验证;

　　2.各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验;

　　3.各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训;

　　4.开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。

　　三、数控系统主要功能：

　　1：编程指令采用国际标准的ISO格式G代码。

　　2：三轴联动

　　3：自动、手动、点动、单段、DNC、手轮、模拟运行功能齐备;

　　4：丝杠反向间隙补偿;

　　5：刀具半径、长度补偿

　　6：菜单式操作

　　7：大容量程序存储器

　　8:系统具有软件、硬件限位，保证工作安全

　　9:辅助功能完善

　　合理紧凑的仿工业标准结构，刚性和精度优良的机械性能，稳定可靠的电气系统控制，丰富灵活的操作功能，大方的整体造型，是灵巧的数控教学实验设备，配备可靠的数控系统。数控加工功能：三坐标3轴联动，三维曲面，模具轮廓，点阵丝孔和文字图案加工。

序号	项目	参数
1	工作台面积	250×500 mm²
2	T型槽	3×12mm
3	工作台最大承重	30 Kg
4	X向行程	480 mm
5	Y向行程	250 mm
6	Z向行程	250 mm
7	X向快速移动速度	伺服：3m/min
8	Y向快速移动速度	伺服：3m/min
9	Z向快速移动速度	伺服：3m/min
10	最小控制单位	0.001mm
11	主轴孔锥度	BT30
13	主轴电机功率	1.5Kw
15	主轴最高转速	2800 rpm
16	选用刀具直径范围	1-12mm
17	定位精度	0.02mm
18	重复定位精度	0.01mm
19	数控系统控制轴数	3轴
20	显示界面	液晶显示
22	机床外形尺寸(长宽高)	132014001560
23	重量	约250kg
24	数控系统	广速
