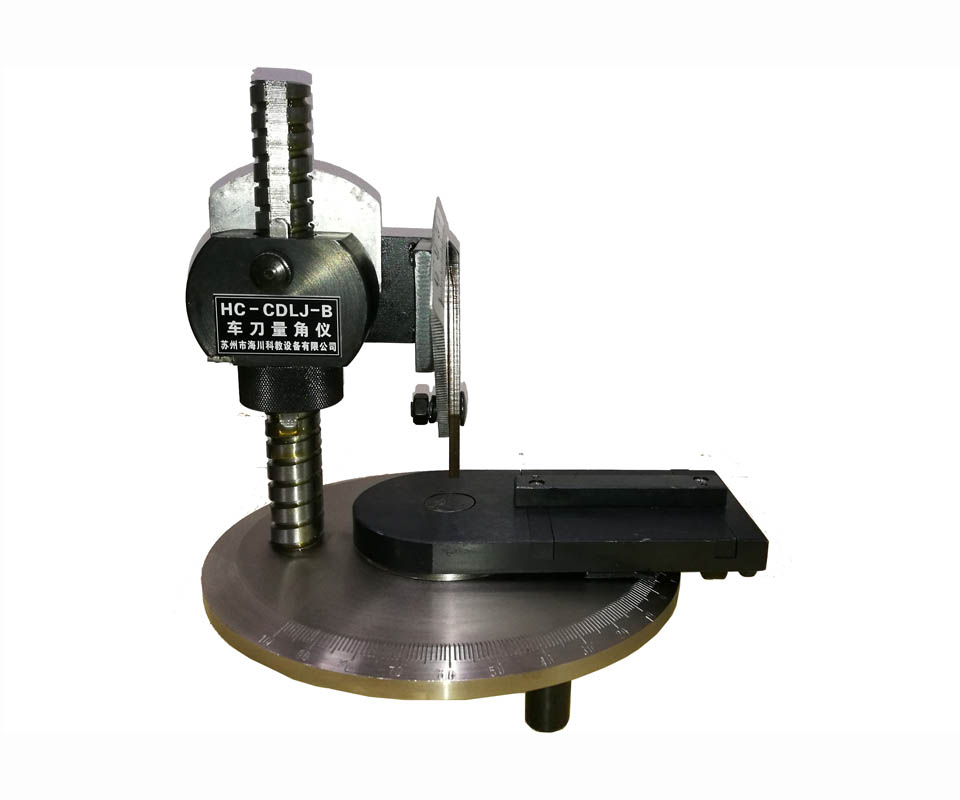

车刀量角台

该车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度，即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具，也是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践

　　该车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度，即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具，也是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。通过亲手测量可以让学生增加加对刀具角度的理解和认识。

　　技术参数：

　　1.功能：可测量前角、后角、刃倾角、主(副)偏角。测量范围±30°，刻度盘标定范围±40°。

　　2.配置车刀六把：丝刀(螺纹车刀)、挖刀(挖内孔)、45°车刀(车外圆、平端面、倒角)、90°车刀(精车刀、车外圆、平端面)、

　　75°车刀(精车刀、车外圆、平端面)、切刀(切断、切槽)。

　　3.仪器材料：用45′钢精工制作。

　　4.金属表面镀铬，发黑处理。

　　5.外形尺寸不小于265×250×250mm。

　　实训项目：

　　1、熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考系及车刀标注角度的定义;

　　2、了解车刀量角仪的结构，学会使用量角仪测量车刀标注角度;

　　3、绘制车刀标注角度图，并标注出测量得到的个标注角度数值;

　　4、根据所测车刀的主偏角、副偏角、后角，设计并绘制车刀的前脚和刃倾角。

　　.......................................................................................................................................................................................................................................................................................................................................................................

　　特别说明：

　　海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。

　　产品图片仅供参考，请以销售实物为准。

　　产品内容如有变动，恕不另行通知
