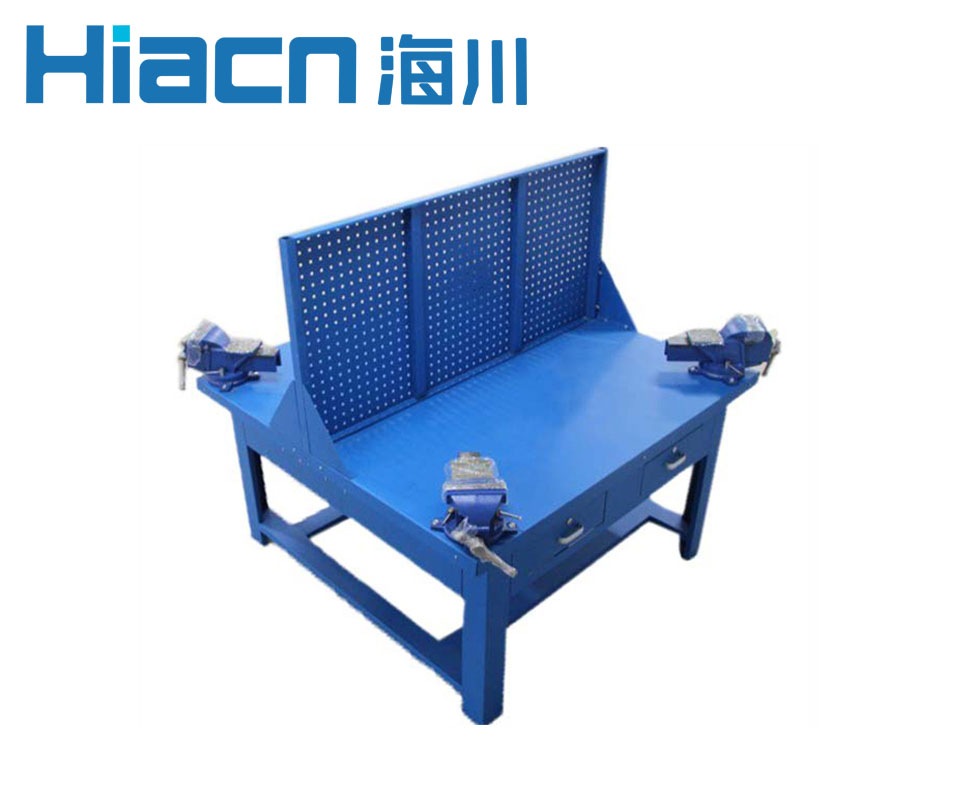

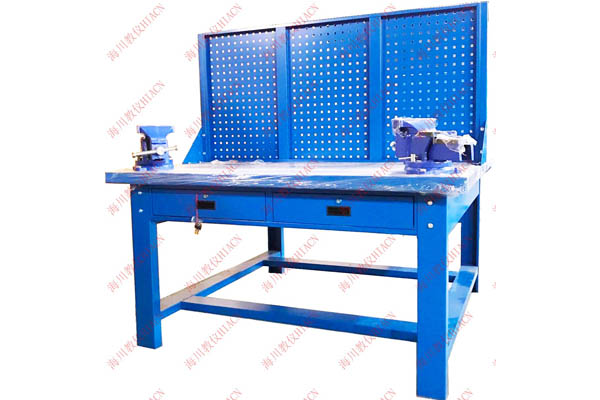

增强型四座钳工成套设备

HC-QG4Z型增强型四座钳工成套设备在HC-QG4型基本型四座钳工成套设备的基础上增加了如下配置：1、桌腿尺寸加大加厚;2、桌面增加2mm厚钢板覆盖，整体承载能力提升;3、挂板选择了钢板冲孔挂板

　　HC-QG4Z型增强型四座钳工成套设备在HC-QG4型基本型四座钳工成套设备的基础上增加了如下配置：
　　1、桌腿尺寸加大加厚;
　　2、桌面增加2mm厚钢板覆盖，整体承载能力提升;
　　3、挂板选择了钢板冲孔挂板;
　　4、工具附件等配置上增加了部分产品。
　　该四工位钳工桌选材严谨，人体工学设计，使用方便美观大方，桌面可按学校要求选定，常用的四工位钳工桌桌面有：复合桌面、实木桌面，内嵌实木桌面表面蒙钢板(或不锈钢钢板，一般厚度1.5-2.0mm)、内嵌密度板表面蒙钢板(或不锈钢钢板，一般厚度1.5-2.0mm)等;
　　该套四工位钳工台配有教学过程中常用到的钳工操作工具套件，并有一些选配内容可供学校采购四工位钳工桌时进行选购。
　　该四工位钳工桌配有标准的钳工操作工具套件，可以完成常用工具的认识和使用，包括锤、锯、锉、凿、划线、装配、调试、安装、维修等，可有效提高学生的操作水平和动手能力。
　　钳工大多是在钳工台上用手工工具操作，对工件进行加工。手工操作的特点是技术性强，加工质量的好坏主要取决于操作者技术水平的高低，它的工作范围较广，具有高灵活性的优势且不受设备、场地等条件的限制，因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、安装和维修等更需要钳工，所以说钳工现代工业制造中应用较广泛的工种之一，钳工实验室设备也是各大院校，技校常用的实训教学设备。
　　钳工实验室(一张桌4座/组)每组详细配置如下：

序号	名称	规格	单位	数量
1	钳工桌	1、四工位钳工桌尺寸(长宽高)：1500×1500×1300mm；（800mm高度不含挂板尺寸，含挂板高度为1300mm）； 2、50mm厚桌面，表面蒙2.0mm钢板，内衬材料为48mm板材，承重不低于1250KG； 3、桌腿采用宝钢一级冷轧钢板折弯而成，尺寸为100502.0mm（非方管或角铁，比两者承重和稳定性都要好）加硬冷轧钢板，裸板即2.0mm足厚！加强梁和框架采用1.5mm钢板。 4、挂板尺寸：1500X700X30mm，采用钢板冲压而成，非钢丝网挂板（钢丝网多为33或22CM钢丝网，在学员敲打工件时不小心砸飞的情况下起不到很好的防护作用）；更牢固、美观！可配套各种工业标准零件盒、挂钩、挂架等使用。 5、4个抽屉，设计有安全扣开关，即拉即开，防止滑落。导轨采用2.5mm钢板制作，承重高，抽拉方便，不易损坏。 6、表面为静电粉末喷塑处理，组合式设计，拆装简易。 7、带2个电气面板位，方便接插角磨机、电钻等电气工具。	张	1
2	台虎钳	1、虎钳尺寸：6寸； 2、钳口采用粉末冶金压制，淬火工艺处理，钳口吻合精度高； 3、活体钢板整体压制，不易断裂； 4、台钳本体采用特殊材料铸造，抗拉强度更强。 5、精度>1 6、虎钳净重不低于16.5KG。（台虎钳可根据客户需求调整；尺寸可调，重量等级可调，价格根据调整内容进行升降）	台	4
3	重型钢锯架	铝合金框架，塑柄，强度高pioneer plus	把	4
4	圆锉刀	8 12寸各一（质量可靠，配塑柄）	套	2
5	半圆锉刀	8 12寸各一（质量可靠，配塑柄）	套	2
6	方锉刀	8 12寸各一（质量可靠，配塑柄）	套	2
7	扁锉刀	8 12寸各一（质量可靠，配塑柄）	套	2
8	三角锉刀	8 12寸各一（质量可靠，配塑柄）	套	2
9	划线平板	200×300mm	台	2
10	榔头	1.5P	把	4
11	钳工划规（圆规）	钳工专用	把	4
12	角尺	长120 mm	把	4
13	塞尺	17片装	把	2
14	钢尺	150 mm	把	4
15	划针	长120mm	支	4
16	样冲	钳工专用	支	2
17	内外卡钳	一套为2把，内卡外卡各一把	套	2
18	三角刀	150mm	把	4
19	油石		块	2
20	丝锥	M3、M4、M5、M6、M7、M8、M9、M10、M12 高强度合金，攻Q235无坏丝	套	2
21	板牙	M3、M4、M5、M6、M7、M8、M9、M10、M12 高强度合金，攻Q235无坏丝	套	2
22	丝锥扳手	同本清单序号20项内容相匹配的丝锥扳手	把	2
23	板牙架	同本清单序号21项内容相匹配的丝锥扳手	套	2
24	钳工凿子	高强度合金	套	2
25	什锦锉		套	2
26	手虎钳		把	2
27	钢据条	锯弓配套使用	盒	1
28	活动扳手	200×24	把	4
29	钢丝钳		把	4
30	一字批	质量优等	把	4
31	十字批	质量优等	把	4
32	呆扳手	8-10、12-14、14-17	套	2
33	铁皮剪刀		把	2
34	尖嘴钳		把	4
35	钢丝刷		把	4
36	内六角扳手		套	2
37	黑板	400*600双面磁性黑板，铝合金边框	套	2
38	长夹	40CM长，金属材质	套	2
39	磁性贴	圆形	个	10
40	图纸压条	长形30CM，带磁性，可在黑板或挂板上夹图纸用	个	2
41	其它	水笔（红黑蓝）、黑板擦	套	2
42	文化展板	包括：1、锯削的知识介绍；2、锯削基本操作；3、锉削基本操作；4、錾削基本操作；5、钳工的应用；6、锯削的工具介绍；7、锯条的分类及选用原则；8、锯削的标准工作姿势；9、起锯角度；10、锯削的注意事项；11、锉削的知识介绍；12、锉刀的组成和分类；13、锉刀的选用原则；14、锉刀手法示例；15、锉削加工方法；16、锉削的注意事项；17、錾削的知识介绍；18、錾子的分类和选用原则；19錾削和手锤的手法示例；20、錾削的注意事项；21、钳工安全操作规程；22、钳工实训室管理制度；23、钳工实训安全管理制度。规格尺寸：600800mm-1000700mm；材质：1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板；2、装裱式样：外框采用铝合金，四边打孔固定安装。（每实训室共配1套）	套	1
43	交互式钳工多媒体教学资源	采用Flash等动画形式表现的模拟场景形式，非VCD影音资料，该产品为在计算机上运行操作的多媒体套装，同时又具有极强的交互性和操作性，创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源（每实训室共配1套）	套	1

　　注：客户可以按需增删相关工具及项目，以商定协议为准。
　　选配工具清单：

序号	名称	规格	单位	数量	备注
1	拆装型配套工具货架	1900×450×1800	台	1	(3层)
2	工具柜	9004001800	台		1.0厚度钢板，可带门，可不带门
3	工具车	规格请参考储物柜系列产品数据	台	1
4	挂钩、挂架、零件盒等		套	1	更多附件请参考：钳工实训台挂钩挂架零件盒系列
5	塑面升降式圆凳	Φ320×420-500	张	4
6	不锈钢升降圆凳	Φ290×420-500	张	4
7	钢制移动式双面翻转黑板	1450×850、1000*2000	幅	1	每钳工实训室配1幅（多种规格可选）
8	带锯床		台		三相380V 50Hz
9	线切割		台		三相380V 50Hz
10	平面磨床		台		三相380V 50Hz
11	台式砂轮机	直径250	台	1	三相380V 50Hz
12	钻床	16、25等	台	1	西菱牌380、220V均可
13	镀锌钻床安置架	500500750mm	台	1	50505mm材料，铆在地面美观牢固
14	游标卡尺	150 mm	把	2
15	万能角度尺	320°	把	2
16	高度游标卡尺	200 mm	支	2
17	千分尺	0-25 mm（各种规格）	把	2
18	力矩扳手	300	把	2
19	钻头	Φ6、8、10、12、14（各种规格）	套	2
20	各类钳工实训耗材		Kg		尺寸根据客户要求
21	钳工实训室管理制度	挂板900×600mm	幅		引自《机械实验室规章制度》配双面胶
22	钳工实训安全管理制度	挂板900×600mm	幅		引自《机械实验室规章制度》配双面胶
23	钳工实习教师工作规范	挂板900×600mm	幅		引自《机械实验室规章制度》配双面胶
24	钳工实习教师工作规范	挂板900×600mm	幅		引自《机械实验室规章制度》配双面胶
25	钳工设备安全操作规程	挂板900×600mm	幅		引自《机械实验室规章制度》配双面胶

　　选配产品的价格请来电咨询!
　　相关产品：1、豪华型四座钳工桌 2、基本型四座钳工桌 3、六角钳工桌 4、钳工工艺学示教陈列柜
