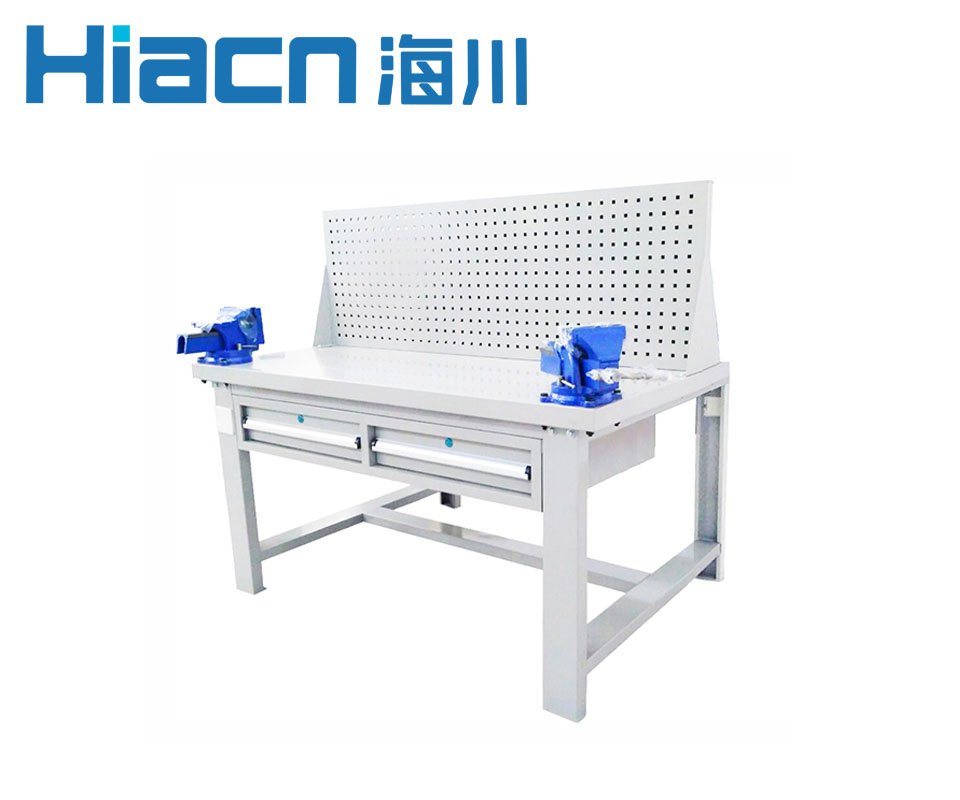

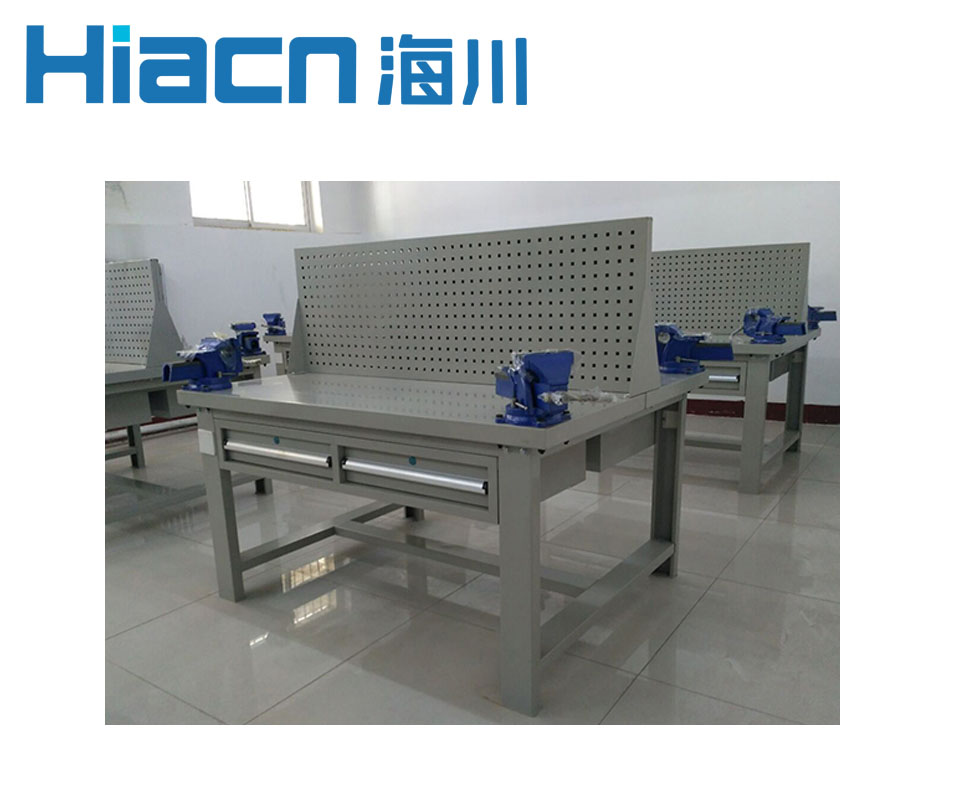

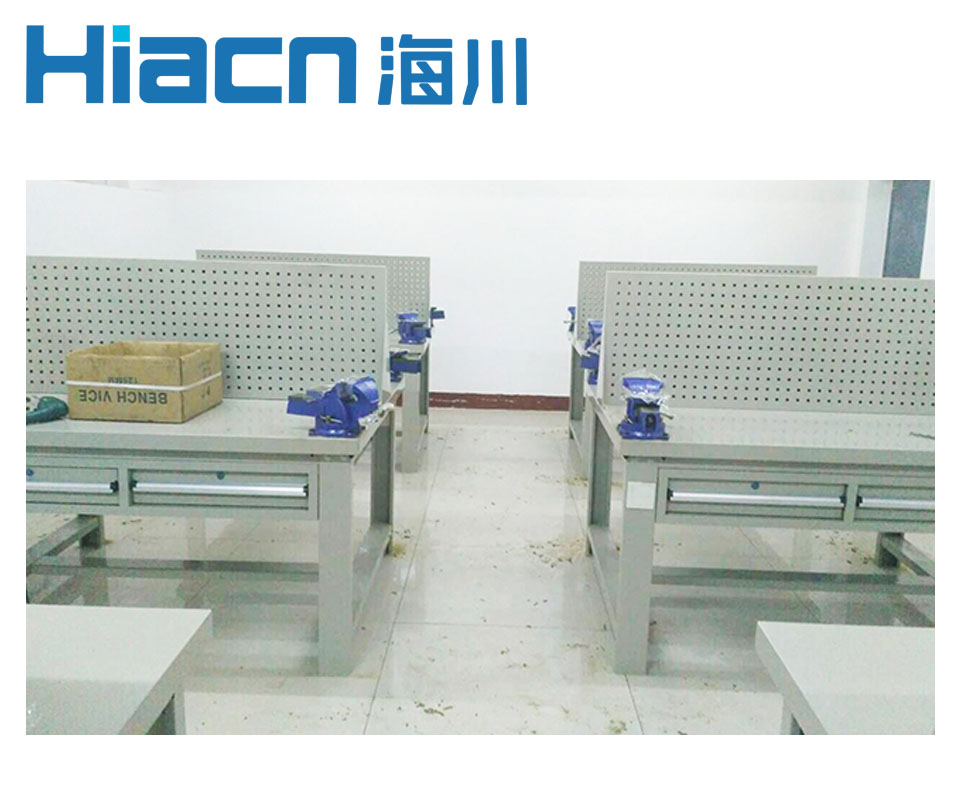

HC-QG2H型 豪华型 双座钳工成套设备该套两座钳工实训台配有标准的钳工操作工具套件,可以完成常用工具的认识和使用,包括锤、锯、锉、凿、划线、装配、调试、安装、维修等,可有效提高学生的操作水平和动手
序号 | 名 称 | 规 格 | 单 位 | 数 量 |
1 | 钳工桌 |
1、钳工桌尺寸(长宽高)1500×750×800mm(挂板高度500,含挂板高度1300mm); 2、内衬48mm厚板材,配表面蒙2mm厚钢板(四周包角双90°折边,无死角、翘边等刮伤学员的可能存在),承重不低于1500KG; 3、桌腿采用宝钢一级冷轧钢板100*50*1.5mm加硬冷轧钢板,裸板即1.5mm足厚!加强梁和框架采用1.5mm钢板。 4、挂板采用钢板冲压而成,可配套各种工业标准零件盒、挂钩、挂架等使用。 5、2个抽屉,防滑落设计,承重高,抽拉方便,不易损坏。 6、表面为静电粉末喷塑处理,组合式设计,拆装简易。 7、带1个电气面板位,方便接插角磨机、电钻等电气工具。 |
张 | 1 |
2 | 台虎钳 |
1、虎钳尺寸:5寸; 2、钳口采用粉末冶金压制,钳口吻合精度高; 3、活体钢板整体压制,不易断裂; 4、台钳本体采用特殊材料铸造,抗拉强度更强; 5、台虎钳净重12.5KG ±5%。 (台虎钳可根据客户需求调整;尺寸可调,重量等级可调,价格根据调整内容进行升降) |
台 | 2 |
3 | 钢据架 | 铝合金框架,塑柄,强度高pioneer plus | 把 | 2 |
4 | 圆锉刀 | 8 12寸各一(质量可靠,配塑柄) | 套 | 1 |
5 | 半圆锉刀 | 8 12寸各一(质量可靠,配塑柄) | 套 | 1 |
6 | 方锉刀 | 8 12寸各一(质量可靠,配塑柄) | 套 | 1 |
7 | 扁锉刀 | 8 12寸各一(质量可靠,配塑柄) | 套 | 1 |
8 | 三角锉刀 | 8 12寸各一(质量可靠,配塑柄) | 套 | 1 |
9 | 划线平板 | 200×300mm | 台 | 1 |
10 | 榔头 | 1.5P | 把 | 2 |
11 | 钳工划规(圆规) | 钳工专用 | 把 | 2 |
12 | 角尺 | 长120 mm | 把 | 2 |
13 | 塞尺 | 17片装 | 把 | 1 |
14 | 钢尺 | 150 mm | 把 | 2 |
15 | 划针 | 长120mm | 支 | 2 |
16 | 样冲 | 钳工专用 | 支 | 1 |
17 | 内外卡钳 | 一套为2把,内卡外卡各一把 | 套 | 1 |
18 | 三角刀 | 150mm | 把 | 2 |
19 | 油石 | 块 | 1 | |
20 | 丝锥 | M3、M4、M5、M6、M7、M8、M9、M10、M12 高强度合金 ,攻Q235无坏丝 | 套 | 2 |
21 | 板牙 | M3、M4、M5、M6、M7、M8、M9、M10、M12 高强度合金,攻Q235无坏丝 | 套 | 2 |
22 | 丝锥扳手 | 同本清单序号20项内容相匹配的丝锥扳手 | 把 | 2 |
23 | 板牙架 | 同本清单序号21项内容相匹配的丝锥扳手 | 套 | 2 |
24 | 钳工凿子 | 高强度合金 | 套 | 1 |
25 | 什锦锉 | 套 | 1 | |
26 | 手虎钳 | 把 | 1 | |
27 | 钢据条 | 盒 | 1 | |
28 | 活动扳手 | 200×24 | 把 | 2 |
29 | 钢丝钳 | 把 | 2 | |
30 | 一字批 | 把 | 2 | |
31 | 十字批 | 把 | 2 | |
32 | 呆扳手 | 8-10、12-14、14-17 | 套 | 1 |
33 | 铁皮剪刀 | 把 | 1 | |
34 | 尖嘴钳 | 把 | 2 | |
35 | 钢丝刷 | 把 | 2 | |
36 | 内六角扳手 | 套 | 1 | |
37 | 黑板 | 400*600双面磁性黑板,铝合金边框 | 套 | 1 |
38 | 长夹 | 40CM长,金属材质 | 套 | 1 |
39 | 磁性贴 | 圆形 | 个 | 5 |
40 | 图纸压条 | 长形30CM,带磁性,可在黑板或挂板上夹图纸用 | 个 | 1 |
41 | 其它 | 水笔(红黑蓝)、黑板擦 | 套 | 1 |
42 | 文化展板 |
包括:1、锯削的知识介绍;2、锯削基本操作;3、锉削基本操作;4、錾削基本操作;5、钳工的应用;6、锯削的工具介绍;7、锯条的分类及选用原则;8、锯削的标准工作姿势;9、起锯角度;10、锯削的注意事项;11、锉削的知识介绍;12、锉刀的组成和分类;13、锉刀的选用原则;14、锉刀手法示例;15、锉削加工方法;16、锉削的注意事项;17、錾削的知识介绍;18、錾子的分类和选用原则;19錾削和手锤的手法示例;20、錾削的注意事项;21、钳工安全操作规程;22、钳工实训室管理制度;23、钳工实训安全管理制度。规格尺寸:600*800mm-1000*700mm;材质:1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板;2、装裱式样:外框采用铝合金,四边打孔固定安装。 (每实训室共配1套) |
套 | 1 |
43 | 交互式钳工多媒体教学资源 |
采用Flash等动画形式表现的模拟场景形式,非VCD影音资料,该产品为在计算机上运行操作的多媒体套装,同时又具有极强的交互性和操作性,创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源 (每实训室共配1套) |
套 | 1 |
