机械教学模型当前位置:首页 > 产品中心 > 机械教学模型 >
<
  • 1-1
>

机件、装配体、阀体等测绘模型

82型系列机件、装配体、阀体等测绘模型,选自社会及工业现场等使用较为广泛的产品,经过精加工制作而成,是制图测绘教学不可或缺的系列产品之一。顾客可根据教学需要选用部分或系列测绘模型,详细报价请咨询我司销

  82型系列机件、装配体、阀体等测绘模型,选自社会及工业现场等使用较为广泛的产品,经过精加工制作而成,是制图测绘教学不可或缺的系列产品之一。

  顾客可根据教学需要选用部分或系列测绘模型,详细报价请咨询我司销售人员。

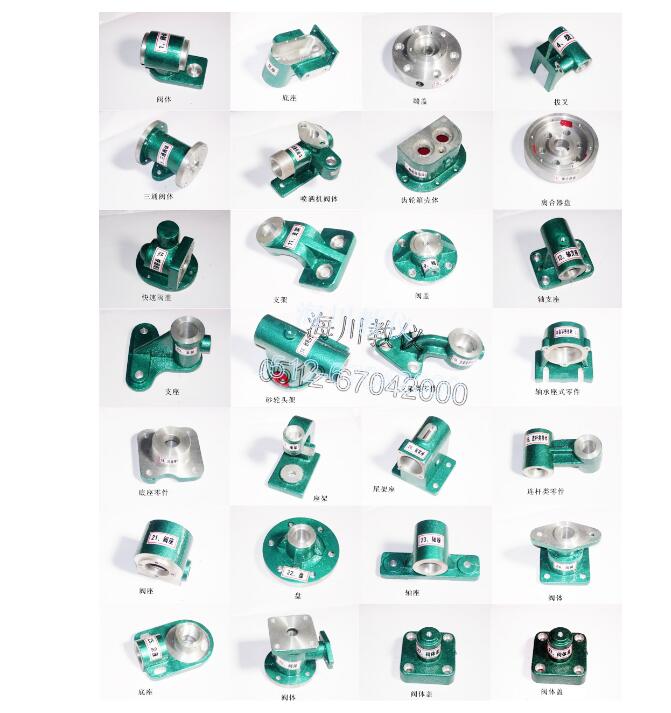

QQ截图20211121215108

货号



参考尺寸(mm)

备注

HC-CH-01

A型齿轮泵

150×180×150

全铝制

HC-CH-02

B型齿轮泵

220×160×180

全铝制

HC-CH-03

C型齿轮泵

150×160×140

全铝制

HC-CH-04

E型齿轮泵

190×130×180

全铝制

HC-CH-05

K型齿轮泵

200×150×180

全铝制

HC-CH-06

R型齿轮泵

170×110×115

全铝制

HC-CH-07

T型齿轮泵

210×160×130

全铝制

HC-CH-08

柴油机机油泵

200×160×180

全铝制

HC-CH-09

齿轮油泵(HC-CH-05)立式

200×160×180

全铝制

HC-CH-00

齿轮油泵(HC-CH-07)立式

160×140×140

全铝制

HC-CH-011

摆线转自油泵

180×150×150

全铝制

HC-CH-012

润滑油泵

130×150×100

全铝制

HC-CH-013

铣刀头

280×220×150

全铝制

HC-CH-014

机用虎钳

250×180×140

全铝制

HC-CH-015

平口钳

220×140×80

全铝制

HC-CH-016

整体式轴承座

150×100×80

全铝制

HC-CH-017

对开式华东轴承座

180×160×100

全铝制

HC-CH-018

自动闭锁旋塞

220×100×150

全铝制

HC-CH-019

钻模

150×100

全铝制

HC-CH-020

微动机构

240×100×140

全铝制

HC-CH-021

千斤顶

150×80×100

全铝制

HC-CH-022

砂轮架装配图

180×100×120

全铝制

HC-CH-023

安全阀

200×130×120

全铝制

HC-CH-024

球阀

80×90×160

全铝制

HC-CH-025

球阀

150×180×260

全铝制

HC-CH-026

快速阀

200×180×190

全铝制

HC-CH-027

柱塞泵(卧式)

180×120×120

全铝制

HC-CH-028

柱塞泵(立式1

190×100×100

全铝制

HC-CH-029

柱塞泵(立式2

200×120×220

全铝制

HC-CH-030

泄气阀

100×50×70

全铝制

HC-CH-031

阀门装配图

120×90×150

全铝制

HC-CH-032

阀体

100×70×100

全铝制

HC-CH-033

底座

92×60×126

全铝制

HC-CH-034

端盖

Φ90×37

全铝制

HC-CH-035

拨叉

100×66

全铝制

HC-CH-036

三通阀体

80×80×95

全铝制

HC-CH-037

水泵阀体

160×75×98

全铝制

HC-CH-038

箱体

108×108×98

全铝制

HC-CH-039

喷洒机阀体

120×60×140

全铝制

HC-CH-040

齿轮箱壳体

128×88×60

全铝制

HC-CH-041

离合器盘

140×140×40

全铝制

HC-CH-042

阀盖

120×120×60

全铝制

HC-CH-043

快速阀盖

100×80×100

全铝制

HC-CH-044

变速箱盖

150×150×52

全铝制

HC-CH-045

轴承架

140×50×110

全铝制

HC-CH-046

立柱支架

105×90×125

全铝制

HC-CH-047

支架

85×85×130

全铝制

HC-CH-048

连杆

75×64×144

全铝制

HC-CH-049

轴支座

125×85×65

全铝制

HC-CH-050

支座

142×110×135

全铝制

HC-CH-051

砂轮头架

142×92×120

全铝制

HC-CH-052

回油盖阀

65×65×90

全铝制

HC-CH-053

支架类零件

60×120×60

全铝制

HC-CH-054

连杆类零件

140×80×60

全铝制

HC-CH-055

支架零件

80×100×60

全铝制

HC-CH-056

轴承座式零件

80×60×120

全铝制

HC-CH-057

阀体零件

80×80×130

全铝制

HC-CH-058

底座零件

90×90×60

全铝制

HC-CH-059

复杂零件

80×90×120

全铝制

HC-CH-060

座架

80×80×130

全铝制

HC-CH-061

尾架座

100×85×125

全铝制

HC-CH-062

变形连杆

100×60×70

全铝制

HC-CH-063

阀座

80×80×110

全铝制

HC-CH-064

125×70

全铝制

HC-CH-065

底座

100×80×60

全铝制

HC-CH-066

轴座

120×90×50

全铝制

HC-CH-067

阀体

80×100×70

全铝制

HC-CH-068

底座

80×100×40

全铝制

HC-CH-069

阀体

80×100×100

全铝制

HC-CH-070

轴测架

80×120×70

全铝制

HC-CH-071

阀体盖

85×85×90

全铝制

HC-CH-072

轴套

150×70(最大直径处)

全铝制

HC-CH-073

链连接

150×120

全铝制

HC-CH-074

蝴蝶阀

80×80×110

全铝制

HC-CH-075

南机轴(1

300×Φ42(最大直径处)

全铝制

HC-CH-076

南机轴(2

300×Φ45(最大直径处)

全铝制

HC-CH-077

南机轴(3

300×Φ32(最大直径处)

全铝制

HC-CH-078

南机轴(4

300×Φ45(最大直径处)

全铝制

HC-CH-079

南机轴(5

300×Φ45(最大直径处)

全铝制

HC-CH-080

山工轴(1

300×Φ38(最大直径处)

全铝制

HC-CH-081

测绘小模型

10件套

全铝制

HC-CH-082

精选测绘小模型

92件套

全铝制

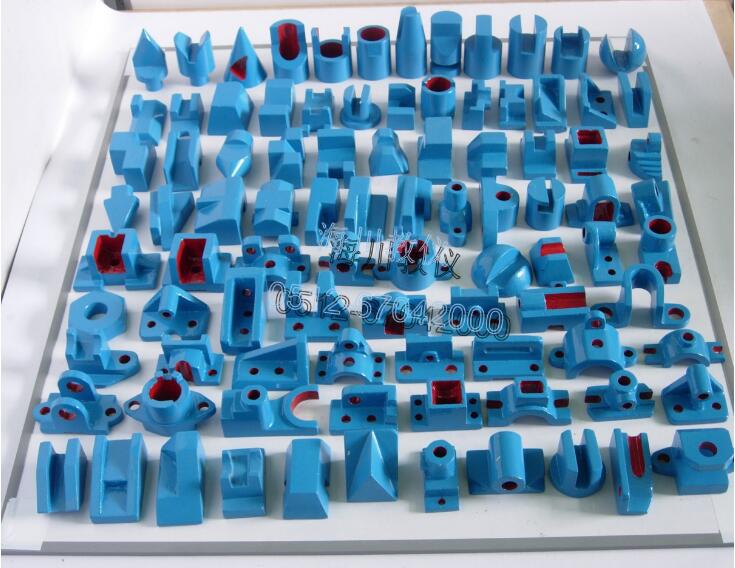

  92件测绘小模型

QQ截图20211121215005

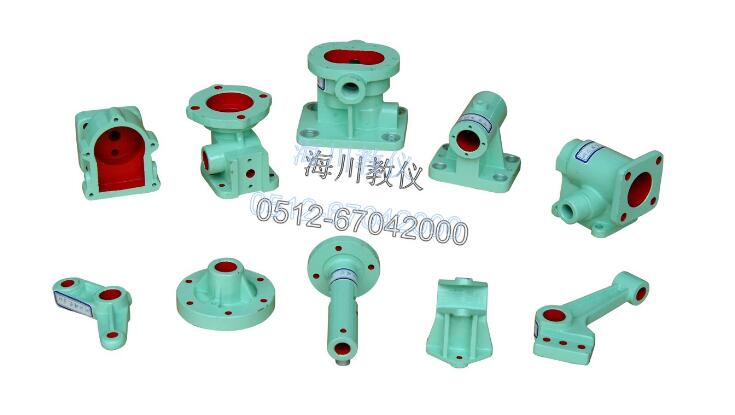

  10件套测绘模型

QQ截图20211121214930

  更多图片,请来电索取!
