机械教学模型当前位置:首页 > 产品中心 > 机械教学模型 >
<
  • 透明镗床教学模型
>

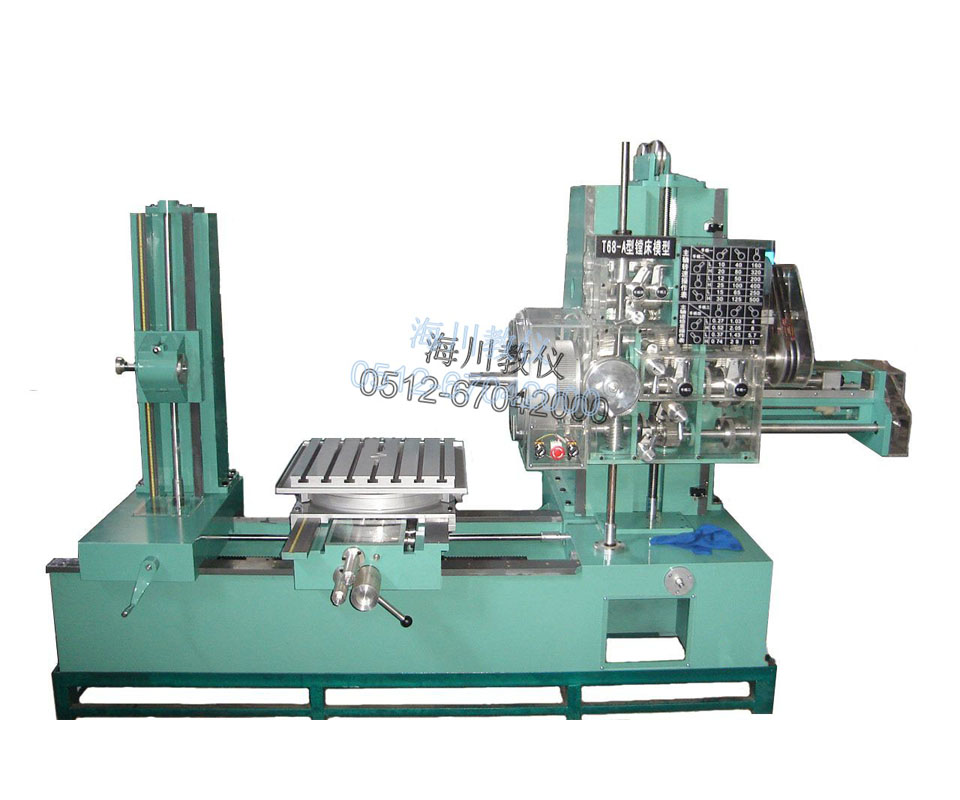

透明镗床教学模型

一、产品简介本公司生产的HC-T68A型透明教学镗床模型,系采用工程塑料与有机玻璃相组合,优质铝合金与尼龙相搭配加工制作而成,是国内高等院校较为理想的教学实验设备。二、产品特点1)、本模型系非标产品,

  一、产品简介

  本公司生产的HC-T68A型透明教学镗床模型,系采用工程塑料与有机玻璃相组合,优质铝合金与尼龙相搭配加工制作而成,是国内高等院校较为理想的教学实验设备。

  二、产品特点

  1)、本模型系非标产品,主要操作性能与实物基本相同,针对学生了解镗床

  传动系统、外部结构,有着比较直观的帮助。

  主要尺寸:长3000mm

  宽1200mm

  高1200mm

  三、主要技术参数

  (1)、主轴直径45毫米

  (2)、主轴最大许用扭转力矩50公斤/米

  (3)、平旋盘最大许用扭转力矩100公斤/米

  (4)、主轴内孔锥度 莫氏5号

  (5)、主轴最大行程300mm

  (6)、平旋盘径向经刀架最大行程90mm

  (7)、工作台可承受最大重量1000公斤

  (8)、主轴中心线距工作面最大距离500mm最小20mm

  (9)、主轴转数种数180种

  (10)、主轴转数范围10-500转/分

  (11)、平旋盘转数素速种数14种

  (12)、平旋盘转数范围10-200转/分

  (13)、工作台行程纵向600mm、横向400mm

  (14)、工作台面积500×550

  (15)、主轴快速移动2米/分

  (16)、主轴箱及工作台快速移动1米/分

  (17)、主电机功率1.5千瓦

  (18)、主电机转速750/1450转/分

  (19)、快速移动电机功率1千瓦

  (20)、快速移动电机转速1450转/分
