机械基础机构模型

HC-MS型机械基础模型(硬塑)(根据劳动保障通用教材《机械基础》第四版一书制作)机械基础教学模型与示教板是大中专院校、职技校教学示教、测绘、实习用,以教材中原件实物图表做成模型,可拆组合(并有装配组

  HC-MS型 机械基础模型(硬塑)

  (根据劳动保障通用教材《机械基础》第四版一书制作)

QQ截图20211120135546

  机械基础教学模型与示教板是大中专院校、职技校教学示教、测绘、实习用,以教材中原件实物图表做成模型,可拆组合(并有装配组件)、采用硬质塑料,用高级油漆喷涂制作,外形美观。剖切鲜明、不易变形,投影箱用有机玻璃、五夹板制作,可展组合。

货号图号产 品 名 称单位金额备注
HC-MS-010-1单缸内燃机248模型
HC-MS-020-3锁链连接140
HC-MS-030-4移动副 (a、b)140
HC-MS-040-5螺旋副150
HC-MS-050-6高副256二号示教板
HC-MS-061-1两轴平行的摩擦轮传动(外接圆柱式)235塑料立模
HC-MS-071-1两轴平行的摩擦轮传动(内接圆柱235
HC-MS-081-2两轴相交的摩擦轮传动(外接圆锥式)238
HC-MS-091-2两轴相交的摩擦轮传动(内接圆锥式)238
HC-MS-101-4带传动(4种)750
HC-MS-111-16带的定期张紧装置(水平传动)298
HC-MS-121-16带的定期张紧装置(垂直传动)298塑料立模
HC-MS-131-17带的重力自动张紧装置288
HC-MS-141-18平带传动的张紧装置288
HC-MS-151-19V带传动的张紧装置288
HC-MS-162-1螺旋线的形成140
HC-MS-172-2外螺纹(2种)220
HC-MS-182-3内螺纹(2种)280
HC-MS-192-4螺纹的旋向和线数(3种)360
HC-MS-202-5螺纹的牙型(4种)400
HC-MS-212-15台虎钳210
HC-MS-222-16螺旋千斤项258
HC-MS-232-17机床工作台移动机构235
HC-MS-242-21差动螺旋传动原理255
HC-MS-252-22差动螺旋传动的微调镗刀278
HC-MS-262-24滚珠螺旋传动378
HC-MS-273-1链传动238
HC-MS-283-2滚子链210
HC-MS-293-3多排链(双排)250
HC-MS-303-4滚子链的连接形式(三种)385
HC-MS-313-7直齿轮传动210
HC-MS-323-7斜齿圆柱齿轮传动230塑料立模
HC-MS-333-7人字齿轮传动288
HC-MS-343-7内啮合直齿齿轮传动285
HC-MS-353-7齿轮齿条传动228
HC-MS-363-8直齿锥齿轮传动255
HC-MS-373-8斜齿锥齿轮传动265
HC-MS-383-8曲线齿锥齿轮传动285
HC-MS-393-9交错轴斜齿轮传动304塑料立模
HC-MS-403-9蜗轮蜗杆传动278
HC-MS-413-10渐开线的形成234
HC-MS-423-12不同基圆的渐开线224二号示教板
HC-MS-433-17相同齿数不同模数齿轮265
HC-MS-443-24渐开螺旋面的形成215模型
HC-MS-453-32仿型法铣削齿轮(盘形铣刀)245
HC-MS-463-32仿型法铣削齿轮(指状铣刀)245
HC-MS-473-33齿轮滚刀滚制齿轮轮齿248塑料模型
HC-MS-483-3齿轮插刀插制齿轮轮齿248
HC-MS-494-1定轴轮系395
HC-MS-504-2周转轮系215
HC-MS-514-4定轴轮系的传动比计算490
HC-MS-524-5非平行轴传动的定轴轮系480
HC-MS-534-6加惰轮的轮系(2件)496
HC-MS-544-7三星轮换向机构480
HC-MS-554-8滑移齿轮变速机构590
HC-MS-564-9磨床砂轮架进给机构428
HC-MS-574-11卷扬机传动系统548
HC-MS-584-12滚齿机工作台传动系统585
HC-MS-594-13多刀半自动车床主轴箱传动系统255二号示教板
HC-MS-605-1铰链四杆机构220
HC-MS-615-2曲柄摇杆机构225
HC-MS-625-3牛头刨床横向进给机构245模型
HC-MS-635-4曲柄摇杆机构的应用实例(剪刀机)228二号示教板
HC-MS-645-4曲柄摇杆机构的应用实例(破碎机)228
HC-MS-655-4曲柄摇杆机构的应用实例(搅拌机)228
HC-MS-665-4曲柄摇杆机构的应用实例(雷达摆动装置)228
HC-MS-675-6双曲柄机构238
HC-MS-685-8惯性筛275
HC-MS-695-9等长双曲柄机构225
HC-MS-705-10机车车轮联动装置278
HC-MS-715-12车门启闭机构218立模
HC-MS-725-14自卸翻斗装置227二号示教板
HC-MS-735-15港口起重机238
HC-MS-745-16飞机起落架收放机构248
HC-MS-755-17曲柄摇杆机构235
HC-MS-765-19利用死点位置夹紧工作228塑料模型
HC-MS-775-20曲柄滑块机构250
HC-MS-785-21曲柄滑块机构在压力机中的应用398
HC-MS-795-23偏心轮机构268
HC-MS-805-24导杆机构220
HC-MS-815-25牛头刨床中的摆动导杆机构265二号示教板
HC-MS-825-26自翻卸料装置中的摇块机构258二号示教板
HC-MS-835-27抽水机中的移动导杆机构238
HC-MS-846-1内燃机气阀控制机构238
HC-MS-856-3变速操纵机构458模型
HC-MS-866-4凸轮机构的基本组成220二号示教板
HC-MS-876-5盘形槽凸轮送料机构278
HC-MS-886-6移动凸轮机构245
HC-MS-896-7端面凸轮机构235模型
HC-MS-906-8凸轮机构和从动件位移曲线232二号示教板
HC-MS-916-9等速运动规律的位移曲线232
HC-MS-926-11等加速等减速运动规律的位移曲线258
HC-MS-937-1滑移齿轮变速机构880


HC-MS-947-2塔齿轮变速机构485
HC-MS-957-3位增变速机构445
HC-MS-967-4拉键变速机构426
HC-MS-977-5锥轮端面盘式无级变速机构388
HC-MS-987-7齿式棘轮机构245
HC-MS-997-9调节曲柄长度改变摇杆摆角345
HC-MS-1007-10改变遮板位置调节棘轮转角295
HC-MS-1017-11可变向棘轮机构(a)235
HC-MS-1027-11可变向棘轮机构(b)235
HC-MS-1037-12双动式棘轮机构(a)238
HC-MS-1047-12双动式棘轮机构(b)238
HC-MS-1057-14防逆轮棘机构235

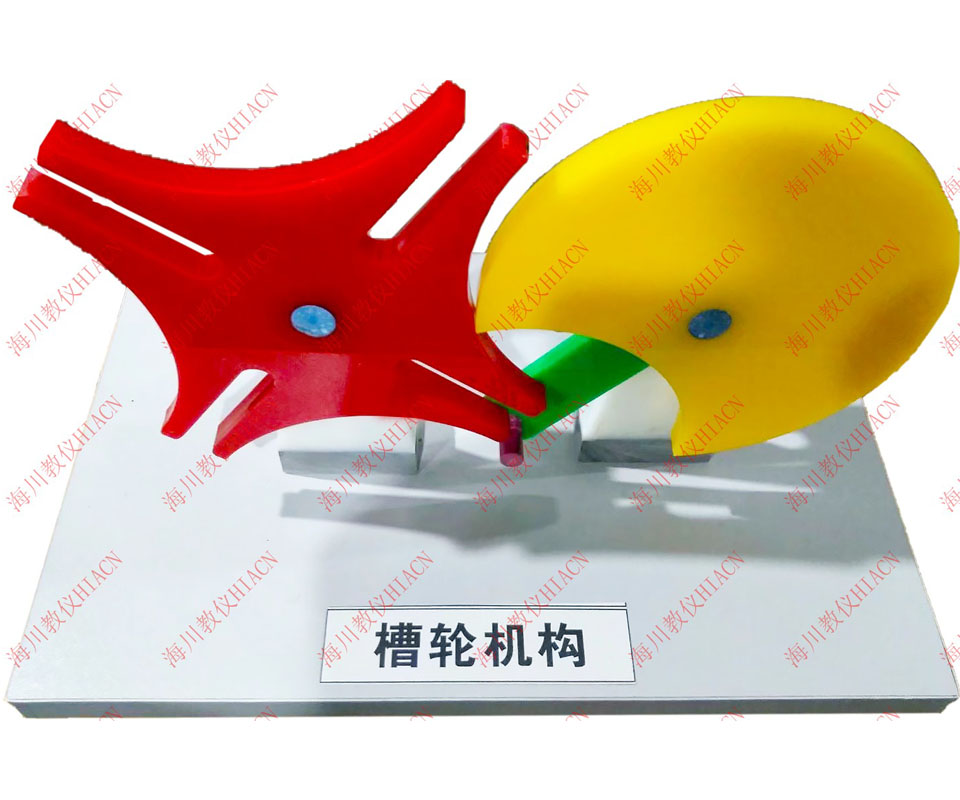

HC-MS-1067-15单圆销外啮合槽轮机构238
HC-MS-1077-16内啮合槽轮机构248
HC-MS-1087-17双圆销外啮合槽轮机构245
HC-MS-1097-18放映机的卷片机构285
HC-MS-1107-19刀架转位机构285
HC-MS-1118-1普通平键连接225
HC-MS-1128-3导向平键连接235
HC-MS-1138-5半圆键连接235
HC-MS-1148-8楔键连接(a)235
HC-MS-1158-8楔键连接(b)235
HC-MS-1168-9切向连接253塑料模型
HC-MS-1178-10花键连接235
HC-MS-1188-6曲轴130
HC-MS-1198-17直轴(2件)150
HC-MS-1208-34整体式径向滑动轴承288
HC-MS-1218-36对开式径向滑动轴承388
HC-MS-1228-45针阀式油杯220二号示教板
HC-MS-1238-50凸缘联轴器(剖分环配合)225塑料模型
HC-MS-1248-50凸缘联轴器(凹槽配合)225
HC-MS-1258-51套筒联轴器225塑料模型
HC-MS-1268-52鼓形齿联轴器258
HC-MS-1278-53十字滑块联轴器225
HC-MS-1288-54十字轴式万向联轴器225
HC-MS-1298-56弹性套柱销联轴器225
HC-MS-1308-58钢棒安全联轴器245
HC-MS-1318-59牙嵌离合器235
HC-MS-1328-61齿形离合器238
HC-MS-1338-62片式离合器248
HC-MS-1348-63多片离合器475
HC-MS-1358-65滚柱式单向超越离合器375
HC-MS-1368-66棘轮单向超越离合器338
HC-MS-1378-68锥形制动器228
HC-MS-1388-69带状制动器225
HC-MS-1398-70啼鼓制动器325



HC-MS-1409-1液压千斤项的工作原理248
HC-MS-1419-2机床工作台液压传动系统268
HC-MS-1429-4液压千斤项的压油过程238
HC-MS-1439-6液压传动系统中压力的形成225
HC-MS-1449-7液压传动系统中的负载的并联235
HC-MS-1459-8油液的压力损失220
HC-MS-14610-1液压泵工作原理225
HC-MS-14710-2外啮合齿轮泵工作原理265
HC-MS-14810-3单作用式叶片泵工作原理315
HC-MS-14910-4双作用式叶片泵工作原理325
HC-MS-15010-5径向柱塞泵工作原理285
HC-MS-15110-6轴向柱塞泵工作原理345
HC-MS-15210-8实心双活塞杆液压缸的结构268
HC-MS-15310-9空心双活塞杆液压缸的工作原理265
HC-MS-15410-11双作用式单活塞杆液压缸结构268
HC-MS-15510-20单向阀245
HC-MS-15610-21液控单向阀265二号示教板
HC-MS-15710-23滑阀式换向的工作原理258
HC-MS-15810-25三位四通手动换向阀245
HC-MS-15910-27二位三通电磁换向阀750模型
HC-MS-16010-28三位四通电磁换向阀结构原理860
HC-MS-16110-29三位四通液动换向阀工作原理235二号示教板
HC-MS-16210-31直动型溢流阀的结构280
HC-MS-16310-32直动型溢流阀的工作原理235
HC-MS-16410-33先导型溢流阀的结构280二号示教板
HC-MS-16510-34先导型溢流阀的工作原理235
HC-MS-16610-35先导型减压阀的结构280
HC-MS-16710-36先导型减压阀的工作原理235
HC-MS-16810-37直动型顺序阀270
HC-MS-16910-38先导型顺序阀的结构280
HC-MS-17010-39节流口的形式950模型
HC-MS-17110-40可调节流阀235二号示教板
HC-MS-17210-41可调单向节流阀235
HC-MS-17310-42单向减速阀270
HC-MS-17410-43调速阀的工作原理280
HC-MS-17510-44调速阀的结构450一号示教板
HC-MS-17610-54压力继电器的原理235



HC-MS-17711-2采用具有锁紧功能的换向阀组成的闭锁回路258
HC-MS-17811-3采用液控单向阀的闭锁回路238
HC-MS-17911-4压力调定回路215
HC-MS-18011-5二级压力回路255
HC-MS-18111-6三级压力回路258
HC-MS-18211-7采用减压阀的减压回路248
HC-MS-18311-8采用单向减压阀的减压回路255
HC-MS-18411-9采用增压液压出缸的增压回路245
HC-MS-18511-10采用二位二通换向阀的卸载回路238
HC-MS-18611-11采用三位换向阀的卸载回路238
HC-MS-18711-12进油节流调速回路245
HC-MS-18811-13回油节流调速回路245
HC-MS-18911-14变量液压泵调速回路235
HC-MS-19011-15用变量液压泵和调速阀组成的复合调速回路248
HC-MS-19111-16采用短接流量阀的速度换接回路256
HC-MS-19211-17采用调速阀串联的二次进给回路248
HC-MS-19311-18采用调速阀并联的二次进给回路245
HC-MS-19411-24升降缸缓冲装置的液压系统475一号示教板
HC-MS-19511-25多缸顺序专用铣床液压传动系统556
HC-MS-19611-26液压滑台的液压传动系统578
HC-MS-19711-19采用顺序阀控制的顺序动作回路235二号示教板
HC-MS-19811-20采用压力继电器控制的顺序动作回路258
HC-MS-19911-21采用行程阀控制的顺序动作回路248
HC-MS-20011-22采用位置开关控制的顺序动作回路258
HC-MS-20111-23机械手液压传动系统457一号示教板
