燃气管网水利工况实验台

HC-DGKW-2型燃气管网水利工况实验台一、功能:学习燃气输配管网的布置,了解管网系统,对管网特性进行测试和分析。二、主要配置:中压旋涡泵、稳压罐、泻流阀、浮子流量计、压差板、单管压力计、枝状管网、

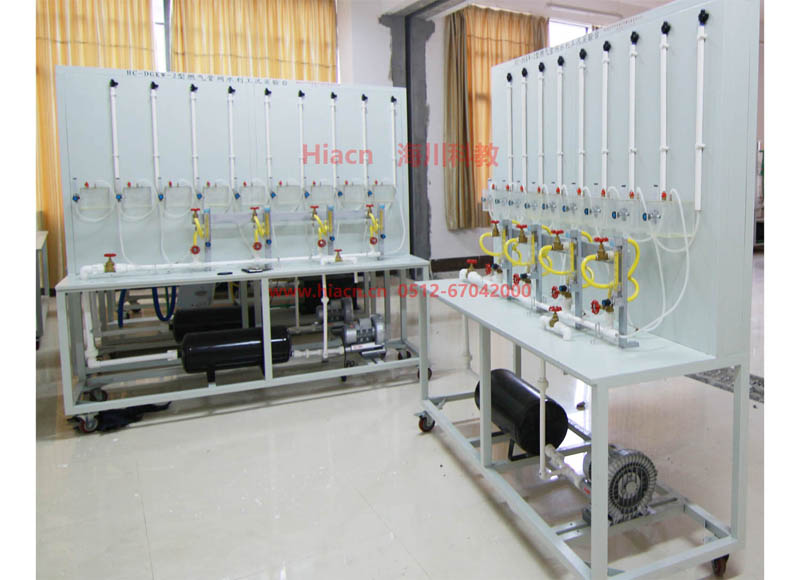

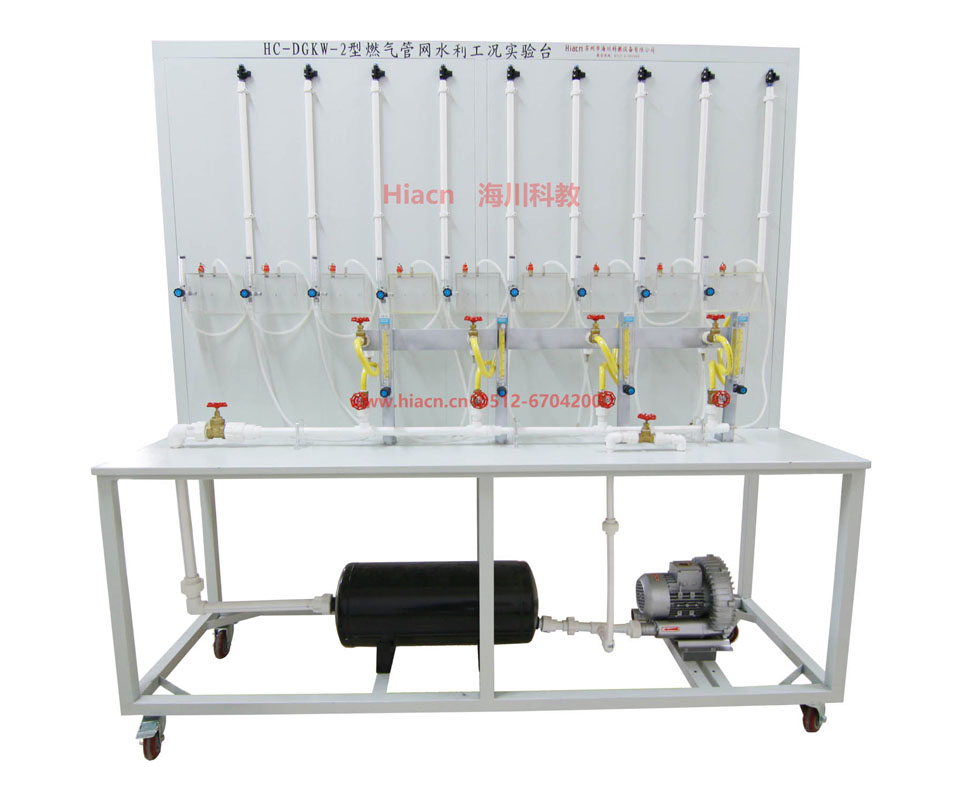

  HC-DGKW-2型燃气管网水利工况实验台

  一、功能:学习燃气输配管网的布置,了解管网系统,对管网特性进行测试和分析。

  二、主要配置:

  中压旋涡泵、稳压罐、泻流阀、浮子流量计、压差板、单管压力计、枝状管网、调节阀。

  三、技术参数:流量:4-7.5M3/h 压头1~12 Kpa。

  四、实验测试目的

  城市燃气管道构成城市输配管网系统的环网或枝网,输配管网的布置,是根据工业和民用用户的用气量和城区地理特性,全面规划设计而成的管网系统。对管网进行测试、分析和处置,是减少火灾、爆炸、中毒、输气损失,提高供气的可靠性的关键环节。

  五、实验测试原理

  低压管网中,干管压力降与支管压力降的分配是一个技术经济问题,它与燃气供应地区干管和支管的数量、长度、燃气用具数量及建筑物特点等因素有关,图1是城市低压管网与用户直接连接,在计算工况下的压力曲线。

  六、技术性能

  1.输入电源:单相三线~220V±10% 50Hz

  2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

  3.安全保护:动作电流≤30mA、动作时间≤0.1s

  4.外型尺寸: 1800mm×600mm×1800mm
