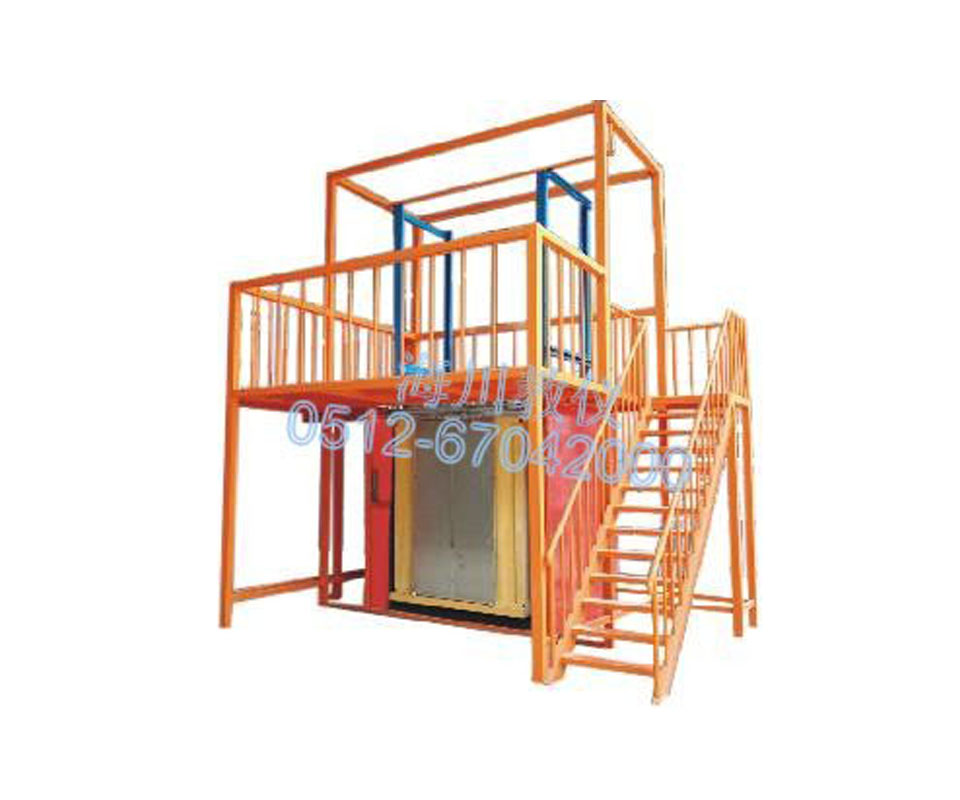

  HC-DT-JD型 电梯井道放样拆装实训考核平台

  一、概述

  本电梯井道放样拆装实训考核平台是根据最常见的商用升降式电梯结构制造,采用真实商用电梯部件制成,其结构与实际电梯轿厢构件完全相同,且几乎具备实际电梯轿厢构件的全部功能。事实上可以把它看作是小型化了的电梯轿厢结构组件。由于其几乎所有部件均是采用商用电梯组件材料,因此便于观察、了解整个电梯轿厢结构。电梯轿厢安装调试过程中的每个动作也一目了然,还可以反复实际动手操作。使学生能够更直观、透彻地了解、掌握电梯轿厢的结构及其动作原理,达到事半功倍的效果。因而特别适合于教学。电梯轿厢硬件结构的组成及功能与实际电梯基本一致。

  含固定钢结构支撑架、方木、电梯导轨、导轨支架、压码。每工位T75导轨为1500mm2根,2000mm2根,导轨连接板及螺丝螺杆齐全标准的规范导轨,导轨支架8档设计,左右各4档,支架为可调节支架,螺丝国定调整即可,导轨压码、螺丝按支架数配齐。高度4000mm,有1层安装平台并考虑学生上下方便,二层平台300*600mm钢板铺满,有防坠落保护和相应的安全带挂钩,平台上方有放置样板架适合位置。学生按样板架的位置下吊线时具有一定的调整余量安装导轨;平台下方地面可作井道划线示意和层门位置吊线点。支架表面进行静电喷塑处理,整体结构稳定可靠。

  配有工业用电梯导轨,电梯导轨是电梯上下行驶在井道的安全路轨,导轨安装在模拟井道壁上,被导轨架,导轨支架固定连接在井道墙壁,导轨平面光滑,无明显凹凸不平表面。

  二、主要参数

  1.井道尺寸:3200mm×2400mm×4000mm(长×宽×高);

  2.轿厢尺寸:1200*1200*1500(长×宽×高);

  3.安全保护:缓冲器;整机重量:≤1000KG;

  三、主要特点

  本设备与市场工业应用电梯完全接轨,设备由市场主流的电梯实物层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、护栏、等商用电梯器件组成,在拆装实训的过程中,可有效提高学员实习动手的能力,和对电梯主要结构部件的原理认知。

  四、电梯轿厢拆装实训考核装置实训功能:

  1、电梯轿厢的放样拆装实训;

  2、电梯导轨支架与导轨在模拟井道中的拆装与调整;

  3、电梯轿厢龙门架与导靴的拆装与调整;

  4、电梯轿厢的拆装;

  5、电梯轿厢地坎的拆装与调整;

  6、电梯层门地坎的拆装与调整;

  7、电梯层门地坎与轿厢门地坎尺寸的调整;

  8、各电梯主要部件保养实训项目。
