电梯电气实训及考核装置

该设备适合各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业及职业资格鉴定中心和培训考核机构使用。▲电梯电气实训及考核装置1.1.控制柜主要技术参数(1)电梯控制柜需为真实的电梯控制柜;(2

  该设备适合各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业及职业资格鉴定中心和培训考核机构使用。

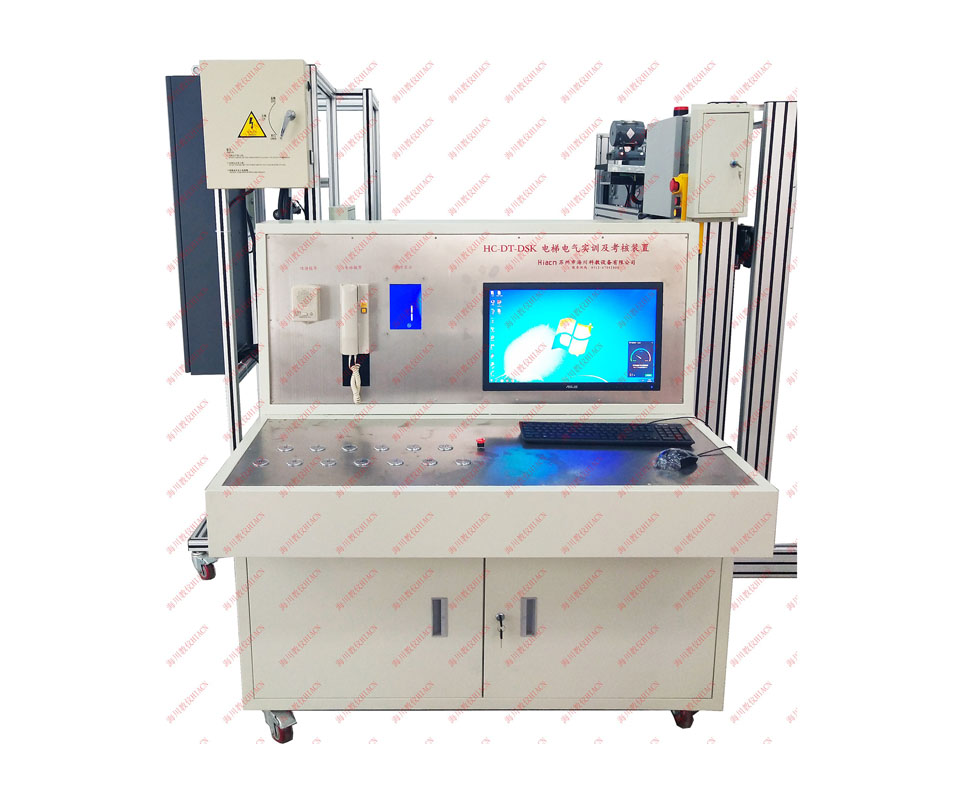

  ▲电梯电气实训及考核装置

  1.1.控制柜主要技术参数

  (1) 电梯控制柜需为真实的电梯控制柜;

  (2) 控制柜需取得符合国家标准《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”;

  (3) 工作电源:三相五线 AC380V±7% 或单相AC220V±4%;

  (4) 控制方式:一体化控制器(参考品牌:默纳克);

  (5) 额定功率: ≤5.5KW。

  1.2.曳引机主要技术参数

  (1) 曳引机为真实的电梯用曳引机;

  (2) 曳引机需取得符合国家标准GB 7588-2003《电梯制造与安装安全规范》要求的“特种设备型式试验合格证”,供货时供业主查验;

  (3) 额定电压:AC380V±7% 或 AC220V±4%;

  (4) 曳引装置:国内行业主流应用的永磁同步曳引机或异步有齿轮曳引机;

  (5) 额定功率:≤5.5KW;

  (6) 额定载重:不大于800Kg;

  (7) 额定速度:不大于1.0m/s。

  1.3.电梯控制柜检测调试台主要技术参数

  (1) 供电电压:AC380V±7% 或 AC220V±4%。

  (2) 轿内楼层显示采用7寸多媒体液晶。

  (3) 控制装置采用一体机装置。

  (4) 可通过指示灯显示曳引机运转方向。

  (5) 采用真实的电梯轿厢内选按钮和楼层召唤按钮。

  (6) 设计有台式计算机液晶显示器安装位置。

  (7) 检测对象:国内行业主流应用的一体化控制器(参考品牌:默纳克)控制柜检测台主要功能:

  (1) 可向控制柜提供1~10楼的内选及外呼指令;

  (2) 可向控制柜提供1~10楼的模拟井道信息,模拟井道信息可通过软件编程(电梯控制柜控制装置采用PLC模拟仿真);

  (3)可与控制柜交互电梯开关门指令及反馈信号;

  (4)可与控制柜交互超载、满载、锁梯、消防、司机等信号;

  (5)进线电源电压通过数字显示,有错相、缺相保护;

  (6)控制柜进线主电源通过检测台控制,紧急情况下,可方便切断主电源;

  (7)可通过上位机软件监控电梯运行状态。

  1.4.上位机专用台式计算机(标配 品牌商务整机)

  可与控制系统通讯,查看电梯基本参数信息。

  1.5.“层轿门开门机”设备主要技术参数

  主要组成部分:门机结构框架(含门套),门机控制器和交流变频门电机,门机演示装置组件(包括但不限于主要电线电缆)等。

  1) 工作电源:单相 AC220V ±4% ,50Hz;

  2) 开门尺寸:不大于800mm;

  3) 开门形式:中分双扇,门扇高度不高于1200mm;

  4) 驱动控制:国内主流品牌;

  5) 外形尺寸:不大于1600*1800*500 mm (W*H*D)

  6)采用为国内主流结构型式,完全采用真实电梯门机构及部件组成。

  7)层门和轿门可分开,单独进行调整和实训,组合后可进行厅门轿门联动实训。

  8)采用电气或机械联锁,防止误操作。安全标示,信号和显示清晰易辨,预防由于人为的误操作而引起安全事故。

  1.6.电梯电气实训考核装置组件

  采用电梯上用1:1的完全真实的机房电源箱、轿顶检修箱、轿顶接线箱、底坑检修箱、底坑开关盒、井道照明、机房照明等。

  1.7.电气故障快速设置和恢复系统

  同时满足职业技能鉴定和竞赛需求、《电梯安装工》与《电梯维修工》标准要求,不少于40个的典型电梯电气故障设置开关。

  1.8.实训项目

  ★电梯电气系统主要组成部件认知实训;

  ★控制器参数设置;

  ★永磁同步曳引机磁极角度位置辨识;

  ★电梯井道参数自学习;

  ★曳引电动机变频驱动控制电路检测调节及故障查找实训;

  ★曳引机制动器机械调节及故障查找实训;

  ★轿内操纵箱控制电路故障查找及排除实训;

  ★厅外召唤盒控制电路故障查找及排除实训;

  ★轿顶检修箱控制电路故障查找及排除实训;

  ★照明控制电路故障查找及排除实训;

  ★通讯电路故障查找及排除实训。
