自动恒压供水系统实训装置

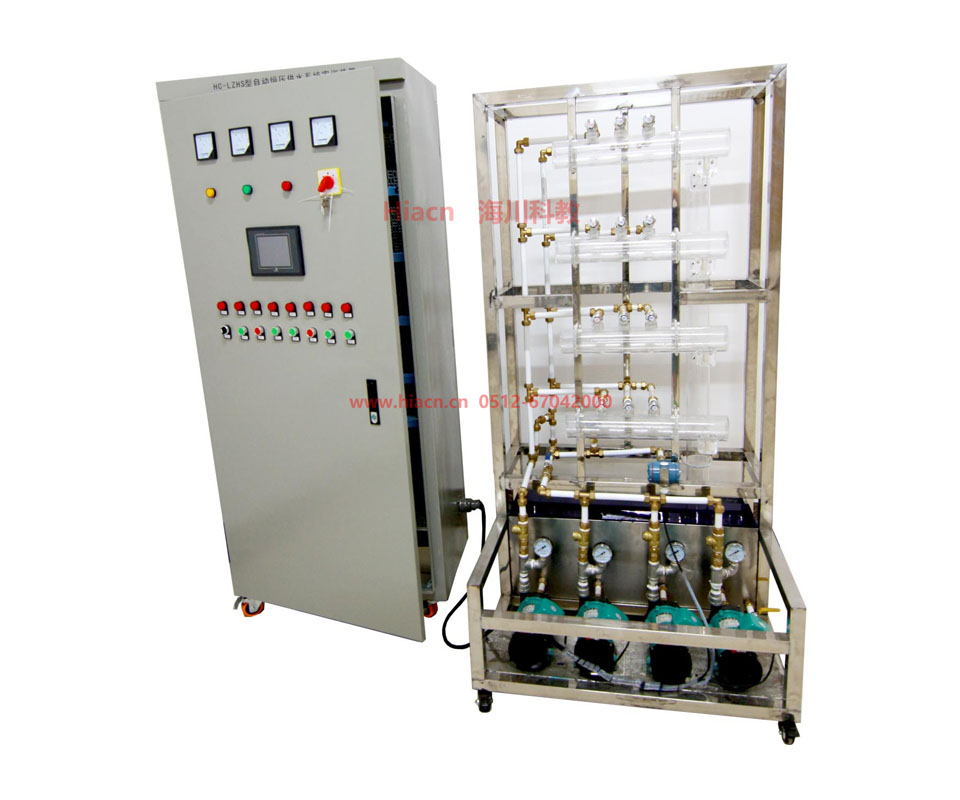

　　HC-LZHS型 自动恒压供水系统实训装置

　　一、系统概述

　　HC-LZHS型自动恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

　　HC-LZHS型自动恒压供水系统实训装置也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

　　二、系统配置 (该图仅供参考，以最新企标和合同技术参数为准)

　　1、电气控制柜：贴塑钢板材料、尺寸：1800×800×600mm，灰白色，带万向滚轮及刹车装置，双层结构;1台;

　　2、PLC：主机48点(FX2N-48MR)、继电器输出，配置与计算机通讯线及编程线;内附8K步RAM、功能指令298条，有模拟量模块，通讯功能强;配置8位模拟量输入输出模块(两路输入，一路输出)、PID调节模块;晶体管输出的16点扩展模块;各1台;

　　3、变频器：FR-E540 2.2KW、三相400V电源，可选择柔性-PWM控制/高载波频率PWM控制，V/F控制，自动转矩提升控制等;1台;

　　4、触摸屏：MT506 5.7英寸彩屏，可与PLC、计算机通讯;1台;

　　5、常用低压电气：D20单、三相空开;各1个;

　　6、DZ47LE漏电保护器C16;1个;

　　7、RLI-15A熔断器，RT16-32;各3个;

　　8、CJ20-20交流接触器;6个;

　　9、JQX中间继电器;3个;

　　10、JS7-2A时间继电器;2个;

　　11、JR36-20热继电器;4个;

　　12、200W可调电阻器;2个;;

　　13、BK-100控制变压器;1个

　　14、220VLED指示灯(红、绿);红4个、绿4个;

　　15、1平方、0.5平方BVR导线;各200米;

　　16、按钮;红4个、绿4个;

　　17、接线端排;10块;

　　18、导线标号套管(配0.5、1平方导线);各1卷(200米);

　　19、走线槽(中、小号)，40米;0.5～1mmBVR导线2卷;

　　20、器件安装网孔板：尺寸：1400×700mm;1块;

　　23、控制柜门：门上安装一块电压表(配转换开关测量三相电压)、三块电流表0～20A、功率表一块(0～5KW);八个指示灯(四红四绿);八个按钮(四红四绿);

　　24、工程实训配套专用软件。

　　三、实训项目

　　实训一 控制屏结构认识与调试实训

　　实训二 单泵控制变频恒压供水实训

　　实训三 双泵切换变频恒压供水实训

　　实训四 生活水系统静态压力控制实训

　　实训五 生活水系统动态压力控制实训

　　实训六 生活水系统的分时控制实训

　　实训七 夜间休眠模式下的供水实训

　　实训八 消防状态控制实训

　　实训九 综合控制系统实训

　　四、控制对象技术参数

　　四个驱动循环泵，功率0.5KW;上下双层不锈钢水箱，水管为有机玻璃透明材料;流量传感器，压力表等恒压供水装置。 用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。
