中央空调实训考核装置(网络型)

HC-DW12型中央空调实训考核装置(网络型)一、产品概述HC-DW12型中央空调实训考核装置(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来

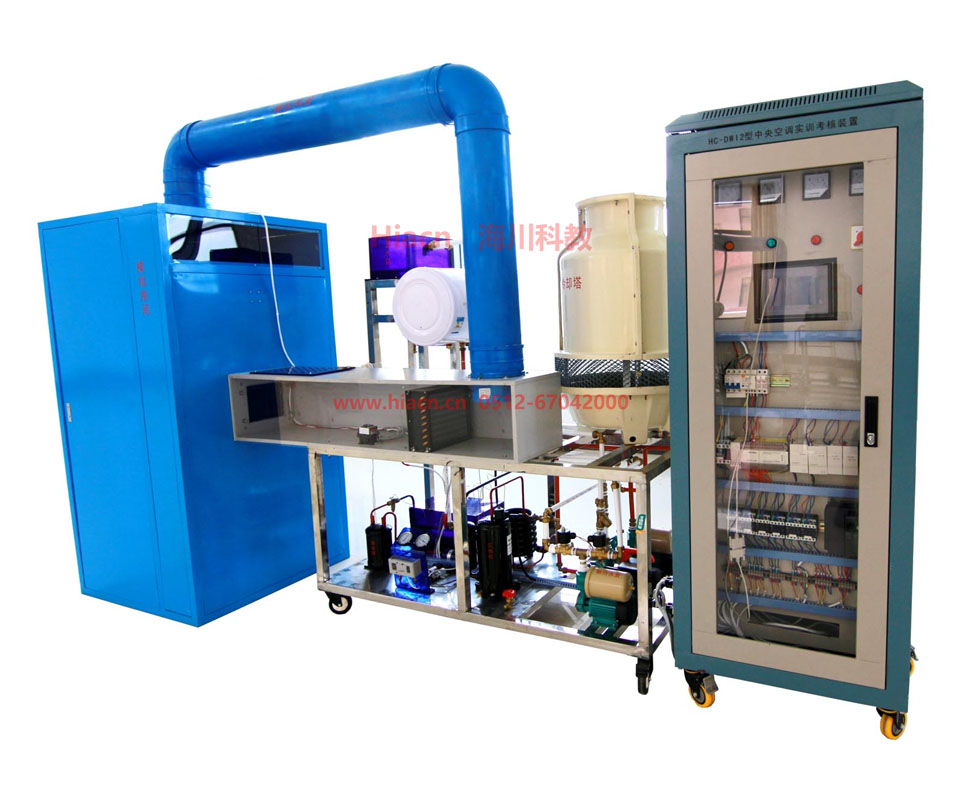

  HC-DW12型 中央空调实训考核装置(网络型)

  一、产品概述

  HC-DW12型中央空调实训考核装置(网络型)系统采用水冷机组,不锈钢框架结构,终端建立一个专门房间进行客户的模拟,大厅的模拟直接利用教室原来空间,采用分水器和集水器对冷量或热量进行分配调节,整个中央空调采用三菱FX2n-48MR  PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

  (一)功能

  1、中央空调系统的认知及使用

  2、制冷原理与热交换技术

  3、中央空调系统常用传感器识别与应用

  4、中央空调的PLC编程与控制应用

  5、中央空调的运行操作及考核

  6、中央空调运行保护与日常维护操作考核

  7、中央空调故障维修及考核

  8、变频器应用

  9、触摸屏应用

  10、计算机数据采集与组态控制技术应用

  11、网络通讯技术及其应用

  (二)配置

  1、电气参数

  工作电源:三相五线380V±10%,50Hz

  安全保护:具有接地保护,漏电保护,过流保护。

  额定功率:<5KW

  2、系统对象配置

  设备整体与实际中央空调系统结构相同,采用开放式不锈钢框架结构,各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统(风管组件)、模拟房间、电控柜、计算机等部分组成,并配有集水器、分水器、膨胀水箱。

  (1)制冷机组

  由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成,管路中还设有控制阀等实训所必需的部件,管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作,制冷剂为R22。

  (2)冷却水系统

  由1套喷淋式冷却塔机组、2台冷却水泵组成,主要完成制冷机组冷却散热工作。

  (3)冷冻水系统

  由2台冷冻水泵、分水器、集水器、膨胀水箱等组成,主要完成制冷机组的冷冻水循环工作。

  (4) 制热系统

  由模拟锅炉(电加热式)、1台热水泵组成,主要完成制热工作。

  (5)空气调节系统(风管组件)

  由过滤器、表冷器、普通风机、风道等组成,主要完成空气调节作用。

  (6)模拟房间

  由1套风机盘管、1套温度控制器及风量调节系统组成,主要完成房间的温度设定与空气调节作用。

  (7) 控制装置配置

  整个中央空调采用PLC可编程控制器及工业总线控制,由计算机通过通信总线与PLC进行通信,控制整个中央空调的运行。空调的运行参数由各类传感器进行采集,并通过通信总线送入计算机中,通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据,可进行全手动和自动运行操作。

  A.PLC:三菱FX2N-48MR

  B.变频器:三菱FR-S540E-0.75K-CH

  C.触摸屏: 7英寸彩色触摸屏

  软件配置

  A.PLC编程软件,配套PLC实训程序及实训指导书。

  B.中央空调配套组态软件。

  C.网络监控及智能考核软件,实现教师台和学生台电脑(30台)可以同时监控中央空调的运行状态,对中央空调的压力、温度等相关数据进行采集和显示。  通讯配置

  可以实现多台电脑联网控制系统。

  工具仪表配置

  1、品牌台式微机1台 (校方自备)

  2、数字万用表1个

  3、装配工具1套

  (三)、中央空调配置清单

编号

名称

单位

数量

详细参数指标

1

压缩机

1

2HP   R22 50HZ 220V

2

起动器

1

50UF

3

储液器

1

R22  1KG

4

冷凝器

1

螺旋式

5

手阀

2

1/4

6

高低压表

2

低压表:-0.11.8Mpa, 高压表:-0.13.8Mpa

7

膨胀阀

1

RF22  Φ3 -6010

8

风机

1

220V

9

风管组件

1

内装过滤器、蒸发器、风机等

10

热水泵

2

220V  50HZ 300W 扬程35

11

冷水泵

2

220V  50HZ 370W 扬程32

12

电磁阀(液)

1

Ф10m  220V

13

蒸发器

1

螺旋式

14

过滤器

1

Ф10  R22

15

视液镜

1

Ф10

16

温控器

1

220V  50HZ设定温度范围:5~35

17

热电偶

8

K

18

模拟房间

1

850mm×950mm×1800mm

19

模拟锅炉

1

35L  1500W内胆额定压力0.7mpa

20

冷却塔

1

3T

21

水箱

2

透明

22

支撑框架

1

钢质

23

控制柜

1

内装PLC、变频器、交流接触器、控制开关等

24

连接线

1

航空插

25

考核软件

1

中央空调控制实训,可设置15个故障

26

实验操作指导书

1


27

电脑小推车

1

喷塑钢结构

28

PLC

1

FX2N-48MR

29

变频器

1

三菱FR-S540-0.75K-CH

30

触摸屏

1

7英寸彩色触摸屏

31

温度采集模块

2

三菱FX2N-4AD

32

压力采集模块

1

三菱FX2N-2AD

33

变频调速模块



三菱FX2N-2DA

34

压力传感器

2

量程范围:低压001.6Mpa、高压03.8Mpa

35

服务器

1

16口,网络

36

赠送装配维修工具1

1

一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等

37

万用表

1

数字
