液晶电视维修实训台

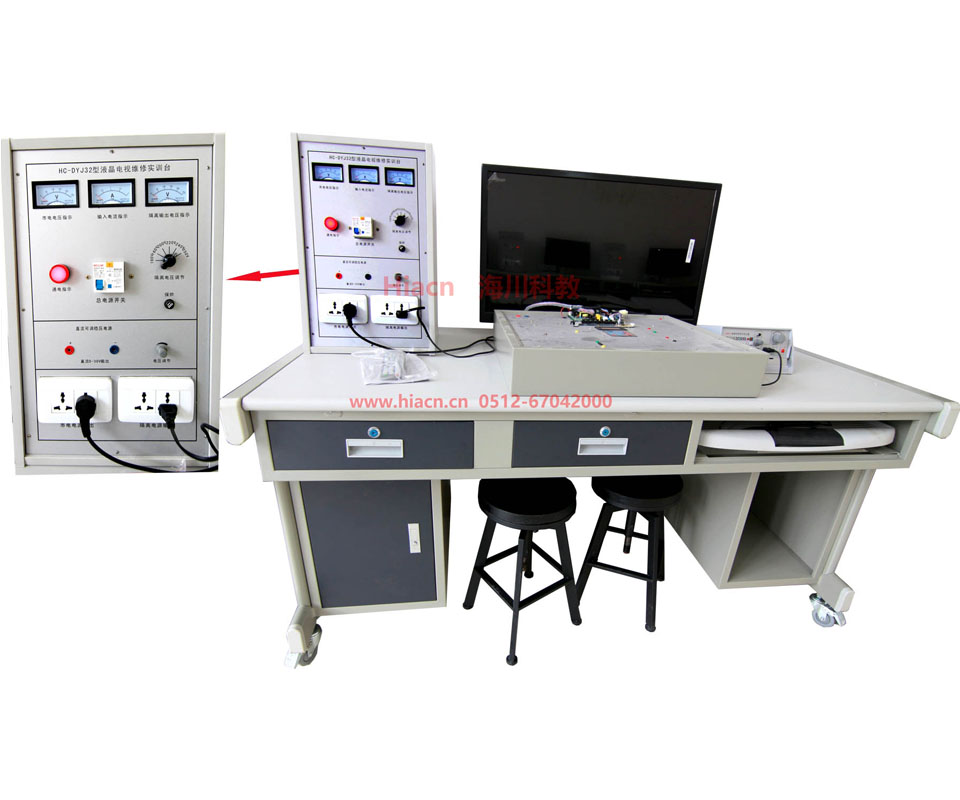

　　HC-DYJ32型液晶电视维修实训台

　　系统概述：目前，电视机市场正实现从CRT向LCD和LED液晶的转型，随着中国经济的发展和人民生活水平的提高，液晶电视因具有画面清晰，耗电低，环保，以及占空间小等优点而成为人们购买电视机的首选。

　　但是随着大量液晶电视机的推出以及技术的不成熟性，使得液晶电视的维修量迅速增多，而另一方面专业从事液晶维修的人才却少之又少，针对这一现象，本公司特推出液晶电视维修实训平台，旨在通过此平台，造就一批液晶电视维修方面的专业人才，本平台就是为了满足各类中、高等院校电子类实训基地以及电子类职业培训机构为培养家电维修高技能人才而精心设计的。

　　本实训平台遵循从实际出发的原则，做到直观、实用、易学易懂，让学生在轻松的试验中以尽快的时间切实掌握液晶电视维修技术与技巧，能够独立完成维修与维护。使学生成为具有较高的平板显示理论知识，同时具有非常卓越平板显示实践动手能力的复合型人才。

　　一、技术指标

　　1. 液晶电视技术参数：

　　1) 显示器尺寸：32寸;

　　2) 对比度：600：1;

　　3) 分辨率：1366×768;

　　4) 反应时间：<16 ms;

　　5) 屏幕亮度：1000 cd/m2;

　　6) 视角：>160度;

　　7) 画面纵横比：16∶9;

　　8) 制式：NTSC/PAL/SECAM;

　　9) 输入：YpbPr;YcbCr;

　　10) 音频：SRS WOW 三维空间环绕音效;

　　11) 工作电源：AV110～240 V 50/60 Hz;

　　12)色彩数：1677万;

　　13) 像素：1677万。

　　2. 实训台电源配置1：

　　1) 固定交流电源：额定电压220 V;额定电流6 A;

　　2) 可调交流电源：电压范围0～250 V，额定电流为1 A;

　　3) 直流电源输出：0～30 V，0～2 A(连续可调);

　　4) 交流电源：二插式隔离电源插座一组，二插式常规电源插座一组;

　　5) I/O通讯板：设置故障点;

　　6) 设置故障点：设置设备故障;

　　7) 绝缘电阻：≥10 MΩ;

　　8) 抗电强度：1500 V/60 s;

　　9) 漏电保护动作电流：≤30 mA、≤0.1 s。

　　3. 电视信号发生器：

　　1) 输出信号频率范围：第1-12频道;

　　2) 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式;

　　3) 输出信号方式：

　　① 射频输出：≥300μVp-p;

　　② 视频输出：≥1Vp-p;

　　③ 音频输出：≥0.3Vp-p。

　　4.参数：

　　1) 输入电源：AC 220V±10% 50 Hz;

　　2) 外形尺寸：长(mm)×宽(mm)×高(mm)=1600×900×1200;

　　3) 实训台材料：框架采用铝合金，主体板材为三聚氰胺板; 带抽屉和柜门;

　　4)工作温度：0～35℃;

　　5) 工作湿度：20%～80%;

　　6) 安全保护：

　　① 漏电保护动作电流：≤30mA、 ≤0.1S;

　　具有过压、过流、过载、漏电保护措施，符合国家相关标准;

　　二、可开设实训项目

　　1、掌握液晶电视机各主要单元电路的组成;

　　2、了解液晶电视基本的工作原理;

　　3、 黑屏故障分析与故障演示实验;

　　4、 有声音，无图像的故障分析与演示实验;

　　5、 键控电路的故障分析与演示实验;

　　6、 遥控接收电路的故障分析与演示实验;

　　7、无光栅,无声音故障分析与演示实验;

　　8、 右声道无声音故障分析与演示实验;

　　9、 左声道无声音故障分析与演示实验;

　　10、 功放电路的故障分析与演示实验;

　　11、 遥控发射电路的故障分析与演示实验;

　　12、有光栅、无图像、无伴音的故障分析与演示实验;

　　13、液晶电视综合性能测试实验.

　　三.实训台配置
