HC-XY-DQ05型电工试验台概述：HC-XY-DQ05型电工试验台适用于大中专、职业技校电工、电气控制线路的技能训练与技能实操考核设备，能满足学员对电器的安装、接线工艺、电路分析、机械电气控制线路

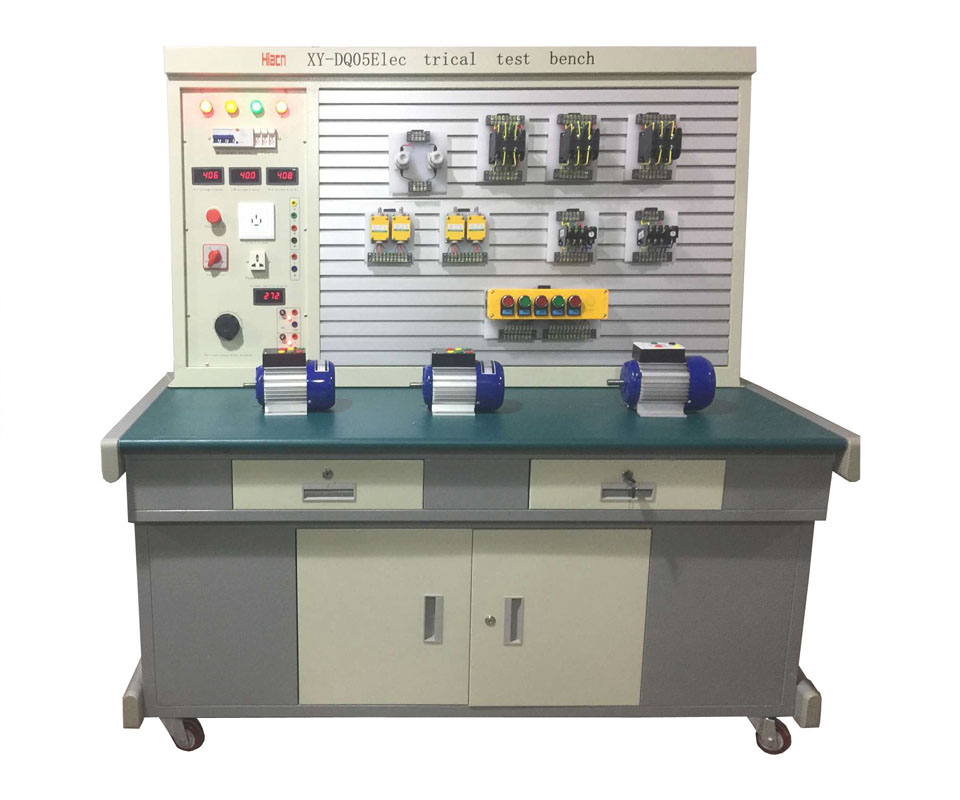

HC-XY-DQ05型 电工试验台
概述：
HC-XY-DQ05型 电工试验台适用于大中专、职业技校电工、电气控制线路的技能训练与技能实操考核设备，能满足学员对电器的安装、接线工艺、电路分析、机械电气控制线路的实验、以及故障维修等技能;是通向就业之门的金钥匙。
设计理念：
该产品设计独特，在万能实验配电盘上采用“插卡”式孔眼、器件底座为全透明;这样使布线过程中坚固、清晰，灵活、自如，装卸方便等优越。为了安全起见、我们在每台的电路输入端设置隔离变压器。严格参照国家职业标准中关于各专业和各等级的标准，坚持标准化，力求使内容覆盖职业技能鉴定的各项要求;设备的实验内容以实物实操为主，充分地使学员对电工、电力拖动的电气控制线路起动、制动、调速、运行、正反转保护等控制的实操技能考核。
结构与功能：
材料采用铝合金型材、双面机制板和台面防火板热成型结构;
实操台规格：(150 Cm×70 Cm×160 Cm)。实操配电盘用不锈钢材喷塑(万能实验配电盘)。电气器件固定在全透明底座上，布置自如、走线工艺规范、装卸方便等优点;
电源控制屏技术指标：
输入电源采用三相四线带接地，输入电压380V 50Hz，带有三相电源指示灯指示。
输出电源：经电源总开关“带漏电保护器”与熔断器二级保护，以及电源隔离等功能：
(1)电压380伏50赫兹;
(2)置有相线电压表指示(数字式);
(3)单相调压2—250伏50赫兹;
(4)可调直流电压5—240伏;
(5)实操配电盘置有急停按钮;
(6)置有三相、单相电源插座;
(7)交、直流电源置有输出灯指示;
(8)各路电压由三相电源开关控制输出;
XY-DQ05型 电气试验台 配置清单
序号 | 名称 | 数量 | 单位 |
1. | 实验台 | 1 | 件 |
2. | 电压、电流表 | 1 | 件 |
3. | 交流接触器 | 1 | 件 |
4. | 时间继电器 | 1 | 件 |
5. | 热继电器 | 1 | 件 |
6. | 控制按钮 | 1 | 件 |
7. | 三相双投闸刀 | 1 | 件 |
8. | 三相单投闸刀 | 1 | 件 |
9. | 单相闸刀 | 1 | 件 |
10. | 白炽灯头座 | 1 | 件 |
11. | 降压电阻 | 1 | 件 |
12. | 变压器 | 1 | 件 |
13. | 插入式熔断器 | 1 | 件 |
14. | 镙旋式熔断器 | 1 | 件 |
15. | 行程开关 | 1 | 件 |
16. | 倒顺开关 | 1 | 件 |
17. | 三相异步电机 | 2 | 件 |
18. | 单相电容式电机 | 1 | 件 |
19. | 单相电度表 | 1 | 件 |
20. | 万用表 | 1 | 件 |
21. | 钳形电流表 | 1 | 件 |
22. | 兆欧表 | 1 | 件 |
23. | 电工常用工具； | 1 | 套 |
24. | 配套资料等 | 1 | 套 |
