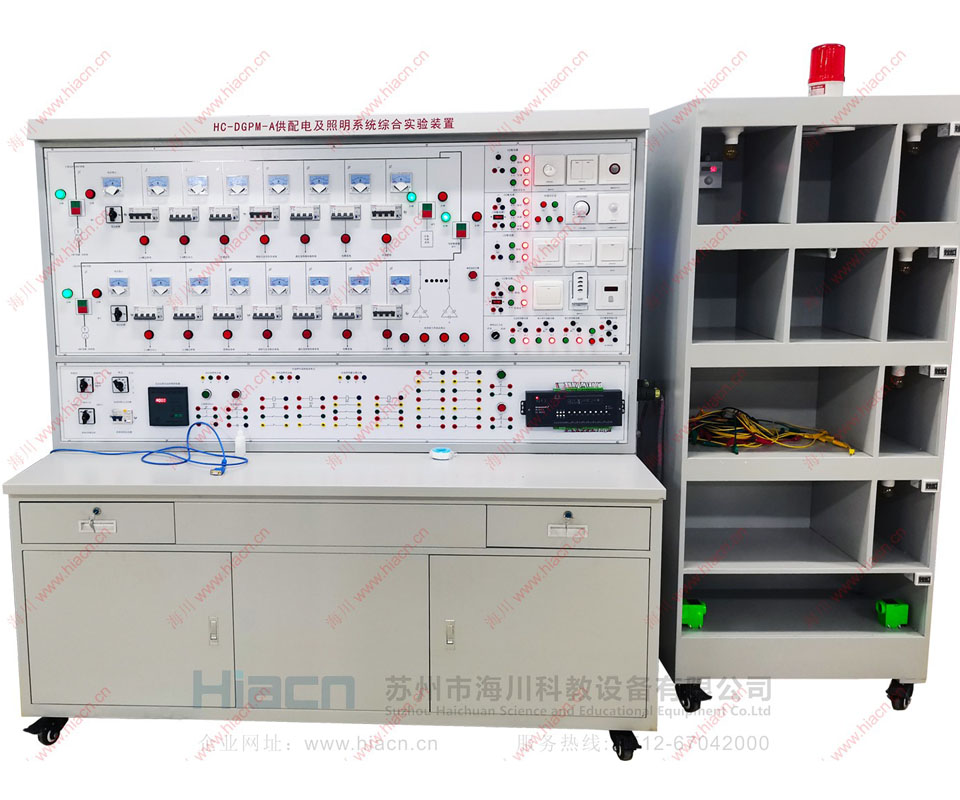

供配电及照明系统综合实验装置

一、系统概述供配电及照明系统综合实训装置,可配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统

  一、系统概述

  供配电及照明系统综合实训装置,可配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。

  该设备也能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。

  该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。

  二、技术参数

  1.电源:三相四线380V±10% 50Hz

  2.整机容量:<5kVA

  3.设备尺寸约1800mm×600mm×1800mm

  三、主要结构

  1.控制屏

  控制屏由两部分组成:楼宇供配电部分和楼宇照明控制部分

  楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。

  楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。

  2.照明演示柜

  照明演示柜为楼宇照明控制部分的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。

  3.下位机系统

  下位机系统采用DDC控制器,实现现场数据的采集和开关控制,并可完成供配电线路和照明线路的通断控制,通过LonWorks总线与上位机系统通信。

  4.上位机监控系统

  配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制,各线路电量参数的监视。

  四、实训内容

  供配电系统部分:

  1.仪表设备实训项目

  (1)常用供配电设备认知与应用

  (2)电量传感器认知与应用

  2.线路安装、调试和运行实训

  (1)智能建筑的供电运行线路组建与操作

  (2)典型楼层配电运行线路组建与操作

  (3)供配电系统中运行线路状态的现场监测、抄表和控制

  3.供配电自动化设备认知和运行控制实训

  (1)备自投联动运行控制和调试

  (2)应急电源配电线路运行和联动控制

  (3)配电线路功率因数补偿运行控制

  4.供配电系统综合控制运行实训

  (1)供配电监控系统运行调度

  (2)与消防自动报警系统的联动控制

  照明系统部分:

  1.照明和控制设备认识与应用实训项目

  (1)常用灯具的认知与应用

  (2)照度传感器认知与应用

  (3)动静探测器认知与应用

  (4)遥控照明控制器认知与应用

  2.普通照明控制线路安装和调试实训项目

  (1)照明灯具及普通控制设备的安装和调试控制

  (2)应急照明设备的控制

  3.智能照明控制线路安装和调试实训项目

  (1)时间表控制模式下照明线路组建和控制

  (2)情景切换控制模式下照明线路组建和控制

  (3)远程强制控制模式下照明线路组建和控制

  (4)动态控制模式下照明线路组建和控制

  4.综合调度控制部分

  (1)供配电子系统和照明子系统联合监控

  (2)供配电子系统、照明子系统和其他楼宇子系统联合监控

  五、主要配置

序号

名称

数量

1

微型断路器

14

2

塑壳断路器

1

3

智能无功补偿器

1

4

模拟负荷磁盘电阻

6

5

模拟负荷电抗

6

6

交流接触器

27

7

智能电流变送器

10

8

电压表

2

9

智能电量变送器

1

10

DDC控制模块

1

11

无功补偿电容板1

4

12

信号灯

18

13

船型开关红色

3

14

中间继电器

20

15

时间继电器

3

16

带灯按钮

12

17

单刀单掷开关

1

18

触摸延时开关

1

19

人退感应延时开关

1

20

大跷板双路开关

1

21

声光控延时开关

1

22

可调光电子镇流器

1

23

遥控开关

1

24

电子调光开关(30V~250

1

25

照度传感器

1

26

节能灯应急电源

5

27

主动式红外探测器

1

28

光字牌4

5

29

节能灯杯(配镇流器)

5

30

4H管荧光灯

1

31

T4直管荧光灯

1
