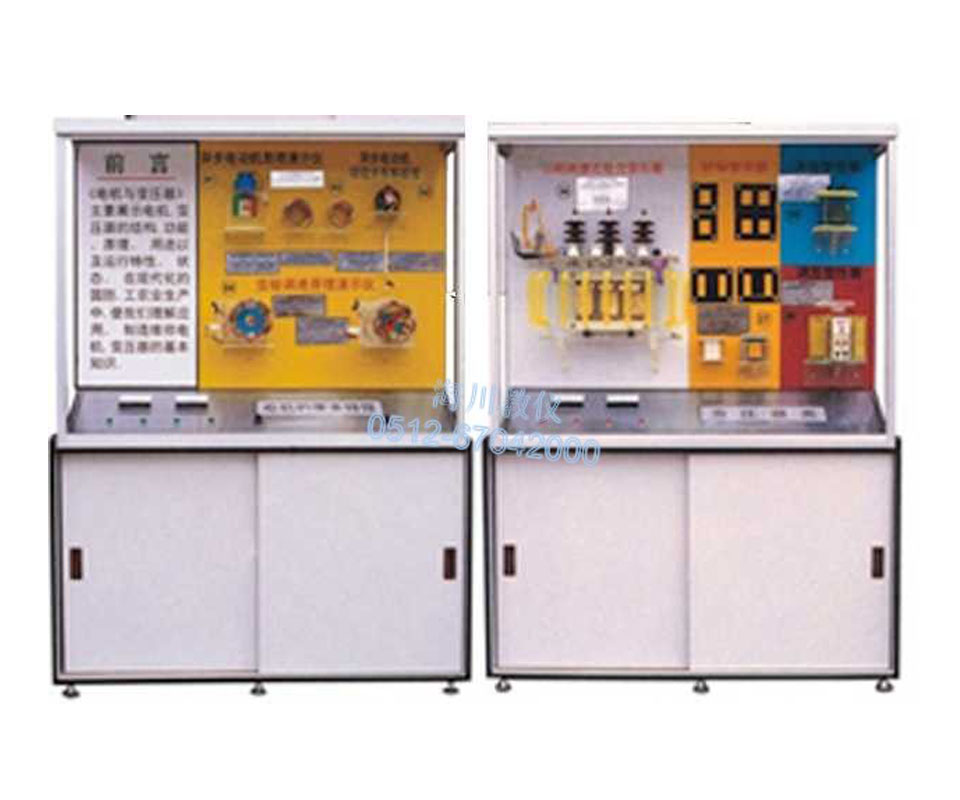

电机与变压器示教陈列柜

  一、概述  根据大、中专院校,按《电力学》、《电力拖动》、电机控制》、《电机修理》等教材设计一套电化设备,品种多,功能齐全,学生可根据教材需要观察、分析,大大提高分析电机原理的能力,本陈列柜共分6

044f4d1848cd611cc8931fe86bb709aa

  一、概述

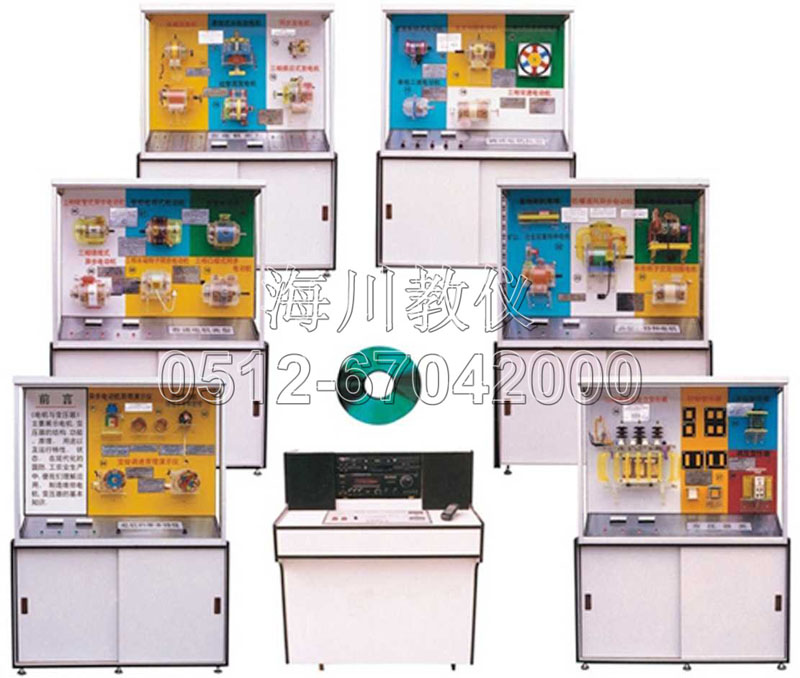

  根据大、中专院校,按《电力学》、《电力拖动》、电机控制》、《电机修理》等教材设计一套电化设备,品种多,功能齐全,学生可根据教材需要观察、分析,大大提高分析电机原理的能力,本陈列柜共分6柜及一台电脑解说控制台。

  模型采用遥控任意选择进行单独演示,模型外壳材料采用进口有机板硅钢片制作而成,板面面板采用图表和文字说明直接制作在上面。演示形象逼真,运行可靠,工艺美观,使用本陈列柜可提高教学效果,节约学时。是一套现代化机械课程教学实用设备。

  二、主控台:

  (1)控制台配置:DVD机1台;控制硬件一套;攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张(内含29台模型语音说明)

  (2)控制软件:微电脑DVD程序控制系统,用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作,实现声音、图像、模型三位一体同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。

  (3)控制方式:可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。

  (4)控制动作过程:选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的机构就开始动作运转,同时DVD机开始播放语音讲解此模型机构的特点及功能,讲解完毕后等待下一步动作。

  三、性能规格特点

  (1)陈列柜中每个模型都配备了指示灯和创新原理分析及设计过程文字说明。

  (2)输入电压:交流220V,功率200W。

  (3)柜内板面配备了铝塑夹层板,柜内大标牌采用中英文对照。

  (4)陈列柜外形尺寸:1200mm宽×400mm厚×1800mm高。

  (5)柜体材质:有钢柜和铝合金+板材两种柜体可选。

  三、各柜内容如下:

序号和名称陈 列 柜 内 容
第一柜
电机基本特性
1异步电动机演示器、2异步电动机绕组分布和接线、3电动机绕线方法、4变极调速原理演示仪
第二柜
普通电机类型
5三相鼠笼式异步电动机、6三相绕线式转子电动机、7单相电容式电动机、8直流电动机、9三相永磁转子同步电动机、10三相凸极式同步电动机
第三柜
发电机类型
11直流发电机、12悬挂式水轮发电机、13同步发电机、14硅整流发电机、15三相感应式发电机、
第四柜
调速电机类型
16交流串励整流子式电动机、17单相三速电动机、18直流伺服电动机、19三相双速电动机、20三相反应式步进电机、
第五柜
典型、特种电机
21直线电机工作的原理、22矿山冶金超重特种电机、23防爆、通风异步电动机、24 YTD电梯异步电动机、25杯形转子交流伺服电动机、
第六柜
变压器类
26三相油浸式电力变压器、27控制变压器、28升压变压器、29调压变压器


  特别说明:

  海川会尽力为您提供标准、全面的信息,但信息中的数据和参数可能随时会更新调整。

  产品图片仅供参考,请以销售实物为准。

  产品内容如有变动,恕不另行通知
